使用軟體 : FloEFD for Creo

本案例是模擬一個 2 liter 4-cylinder 引擎排氣經過排氣岐管的暫態流場分析，主要是要在一個時間循環內觀測四個不同排氣岐管的流場變化，進氣的邊界條件會隨引擎轉速不同而有所變化，本案例將模擬 3000 RPM (正常運轉) 及 1000 RPM (怠速) 下的情況。直接透過 FloEFD for Creo 介面建構 3D 模型，並搭配 FloEFD 的 LID 產生功能建構完整的封閉曲面，四個入風口輸入隨時間的不同變化，網格則是自動生成，整體分析約數小時完成。

分析模型

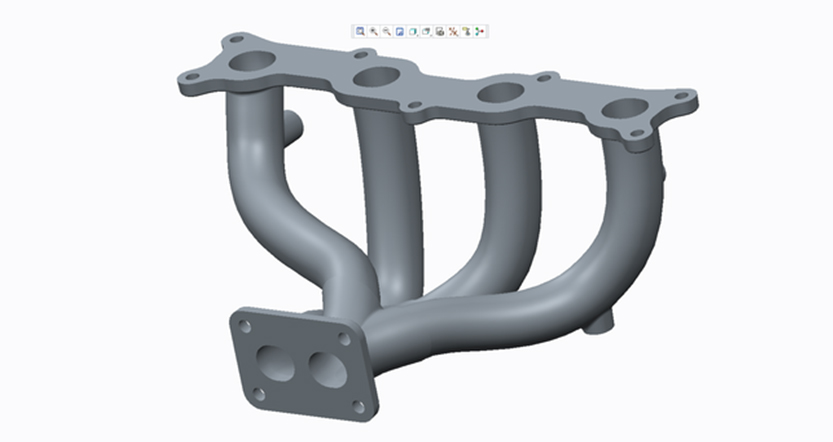

原始 3D 圖檔

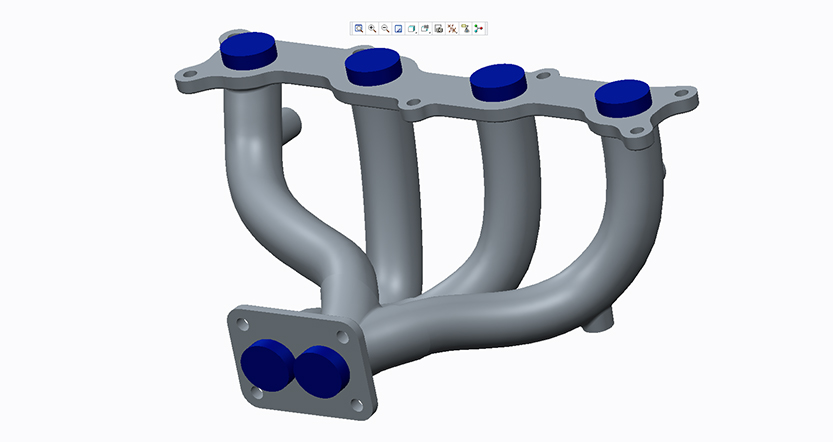

產生 LID 成為封閉曲面

參數設定

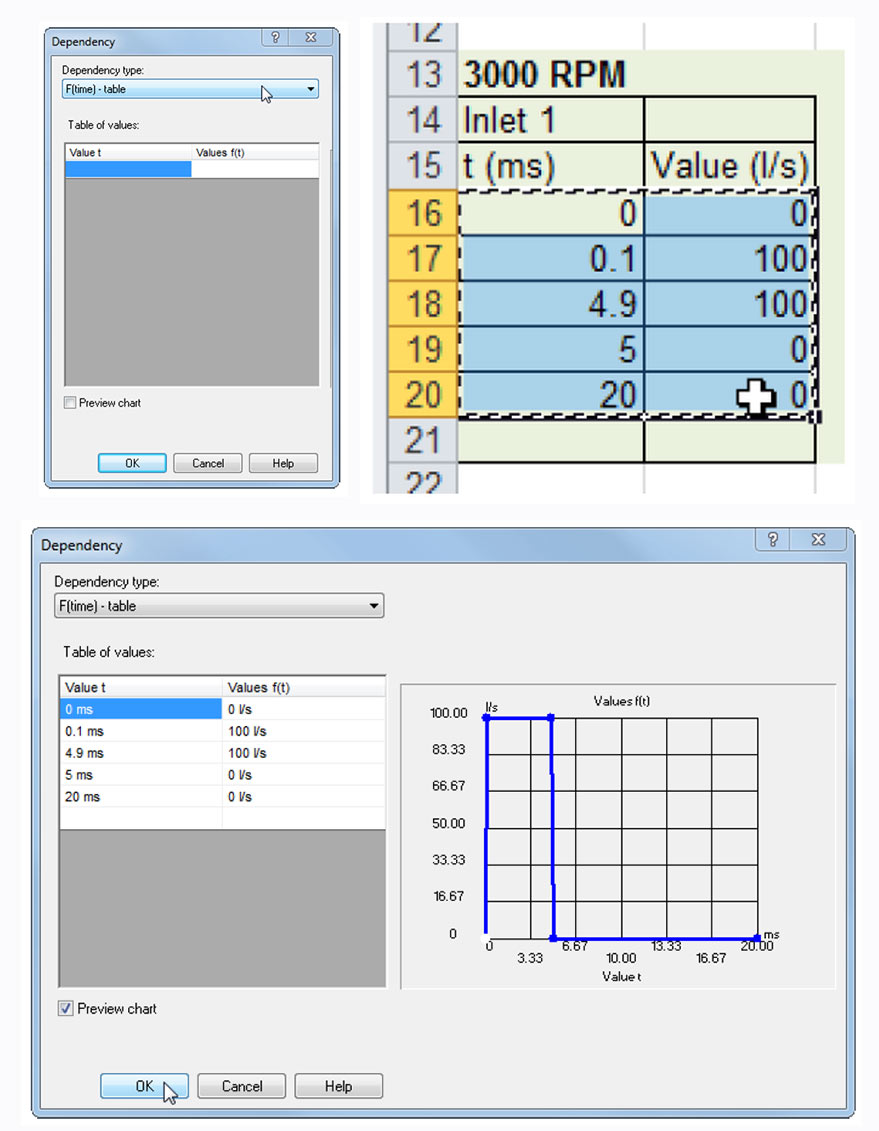

入口流量隨時間變化

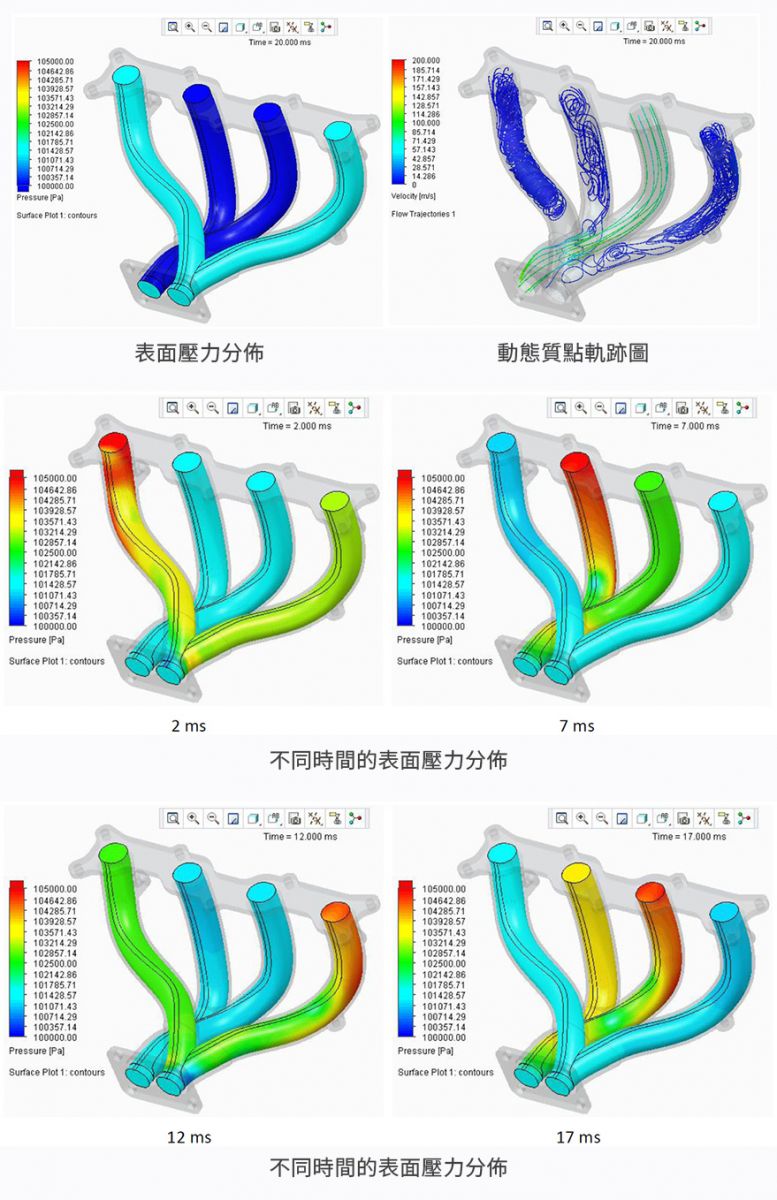

分析結果
