使用軟體 : FloVENT

FloVENT 是一套專門應用於建築通風的 CFD 軟體，可以用來預測三維氣流場現象，熱傳現象 (熱傳導，熱對流，熱輻射)，濃度擴散現象及舒適性分析，進行建築物內外流場的模擬。國內外客戶常應用在無塵室流場分析及電腦機房的氣流場模擬，是提供給從事 Heating, Ventilation and Air Conditioning (HVAC) 系統設計及改善工程公司必備的輔助設計工具。本案例為 FloVENT 模擬 Data Center 的流場分析：

模型說明

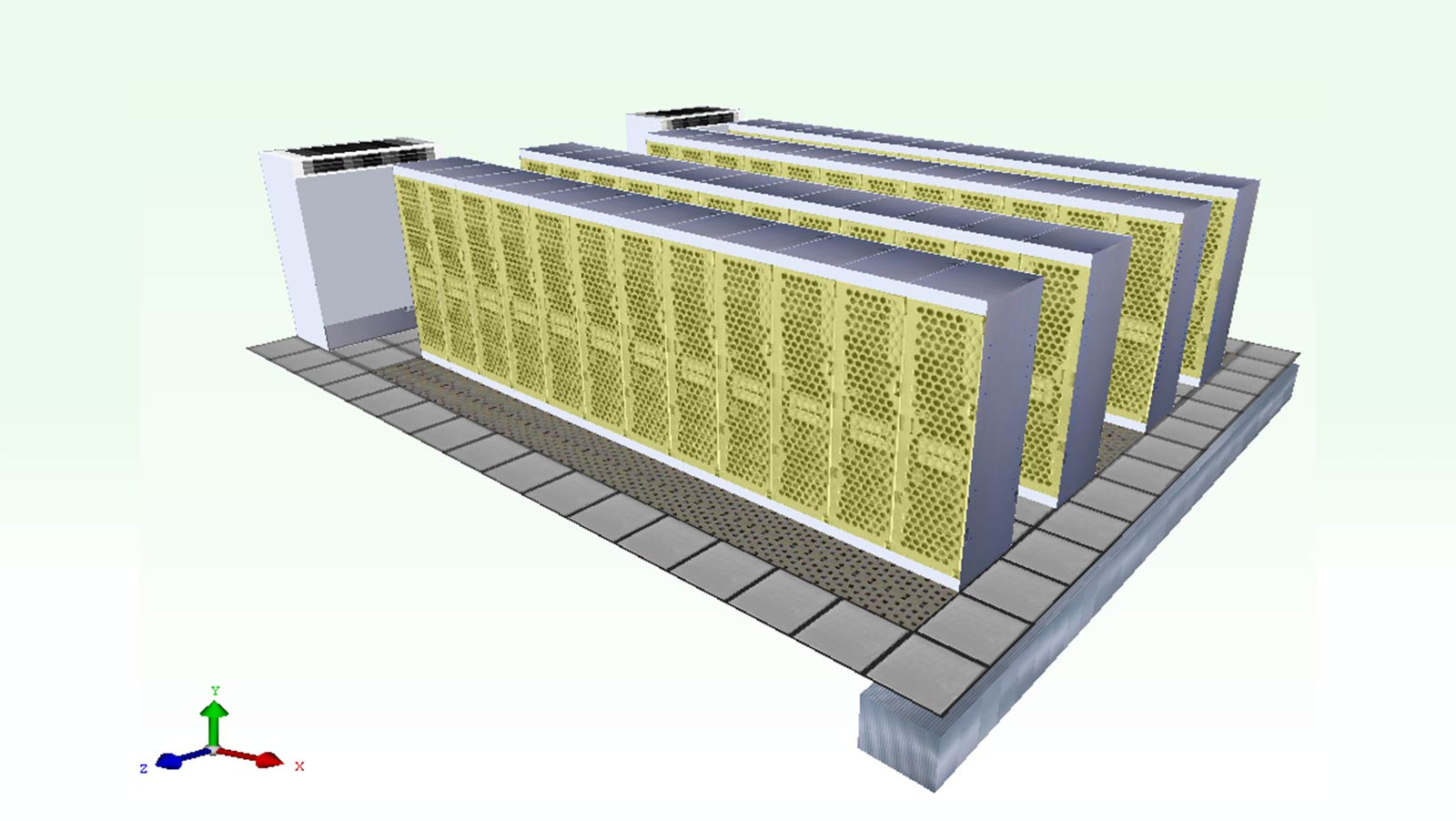

3D 模型

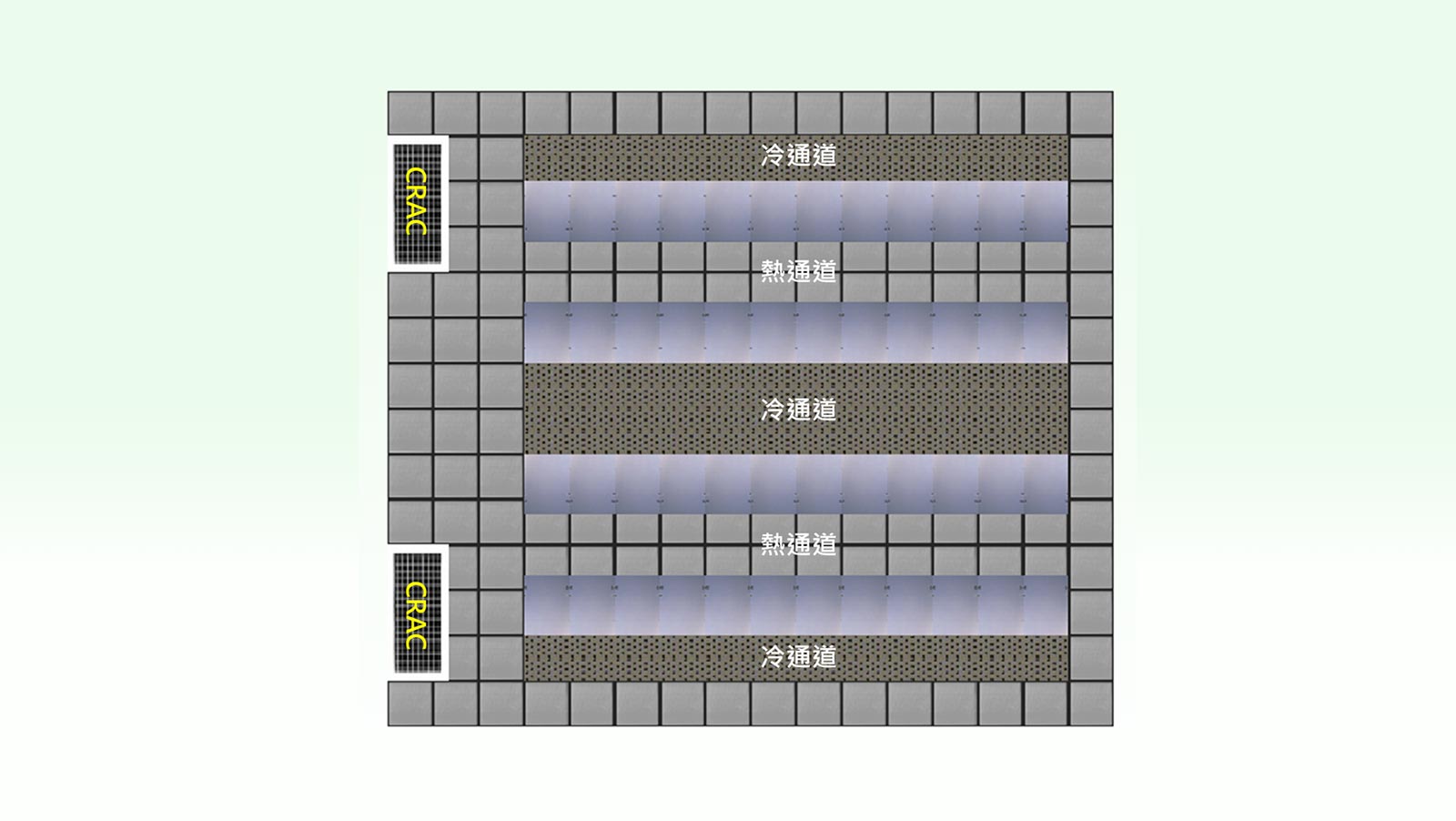

冷熱通道分離

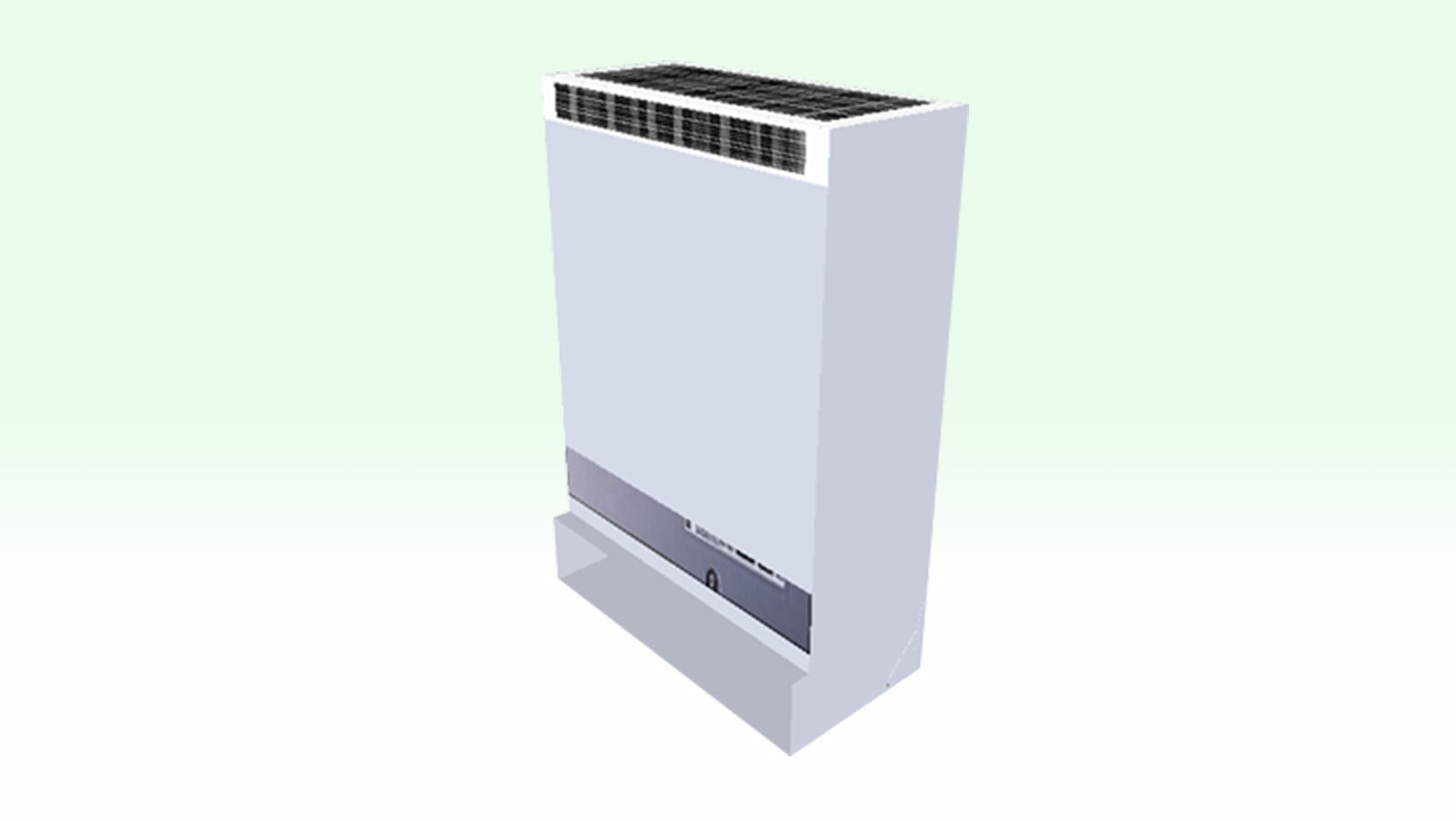

CRAC

利用 Recirculation Device 模擬空調機，以 Extract 及 Supply 模擬回風及出風位置。將 Thermal Properties 選擇 CRAC 將可設定冷房能力及出風控制溫度。

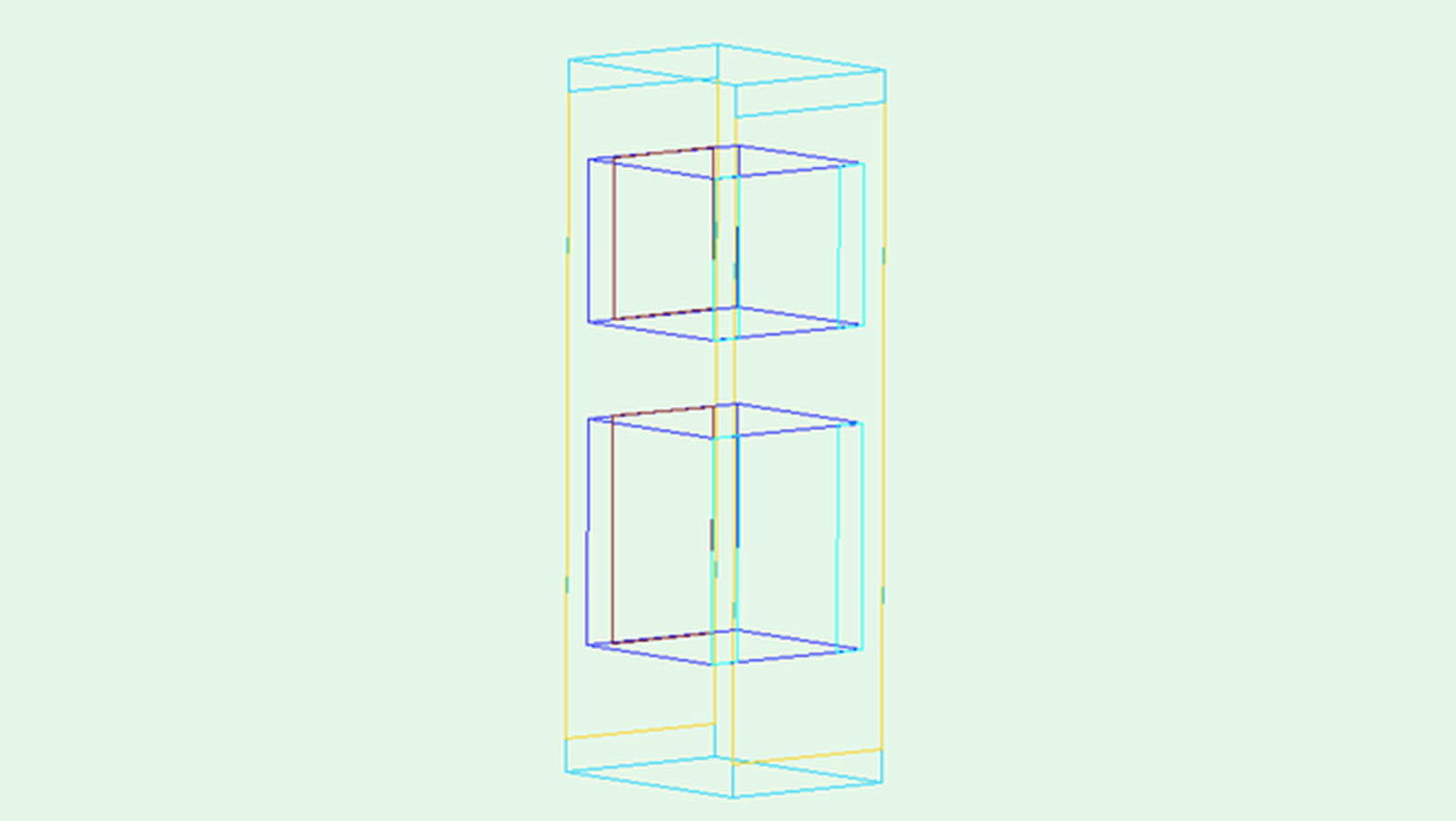

Cabinet

利用 Enclosure 建構機櫃，並利用 Vent Opening 模擬前後門開孔。利用 Recirculation 模擬機櫃內的 IT 設備，以 Extract 及 Supply 模擬設備的吸風及出風參數。

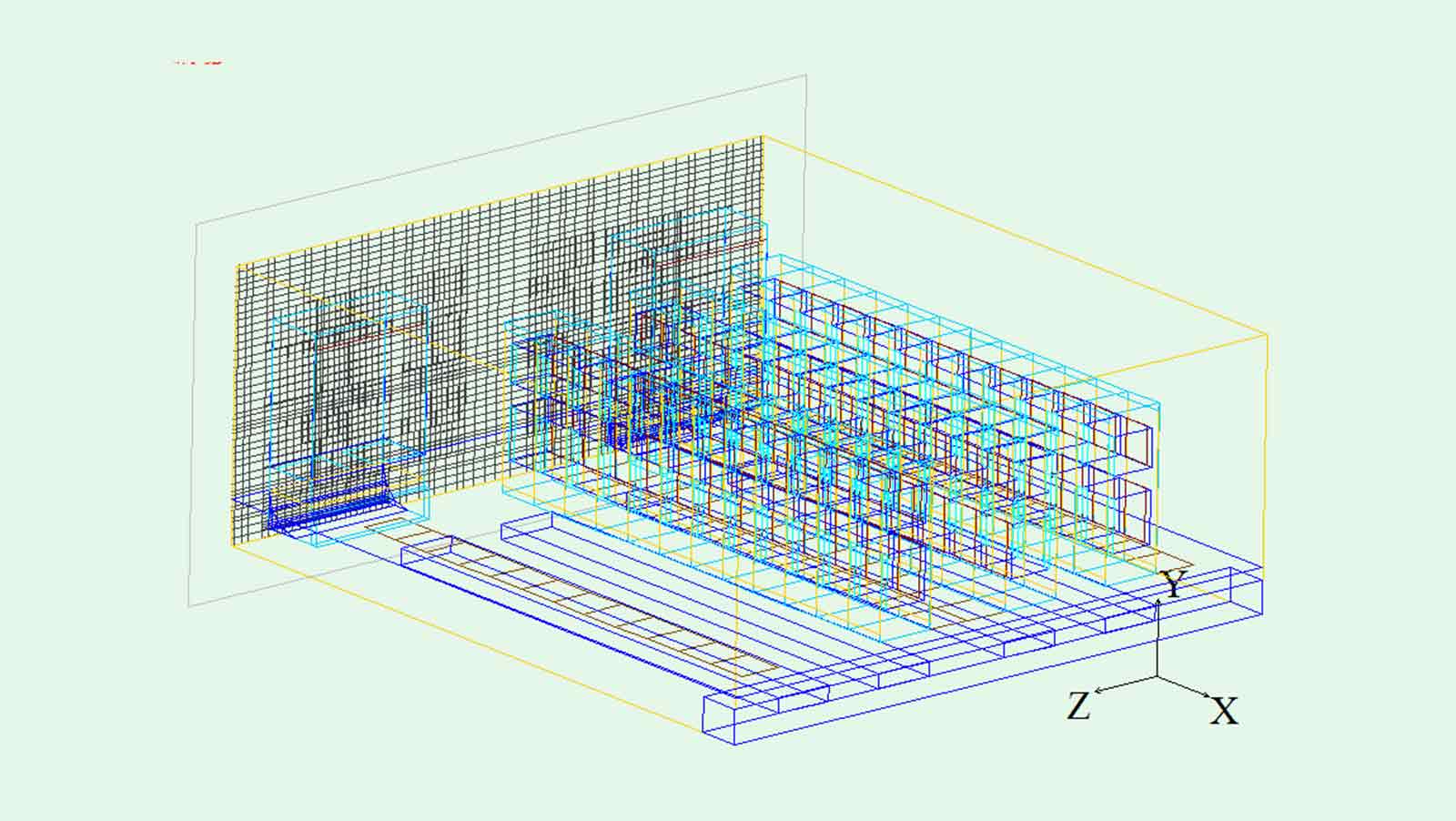

網格模型
