使用軟體 : FloTHERM XT

過去 FloTHERM 處理 Radial Heatsink 的幾何外型將產生較多網格，本案例直接透過 FloTHERM XT 內建 SolidWorks 介面建構 3D 模型，並搭配 FloTHERM 的參數式電子元件資料庫建構軸流風扇、PCB 及發熱晶片，透過全新的網格處理技術，快速生成網格，而曲面機殼及開孔均可在FloTHERM XT 內建前處理器中建構。

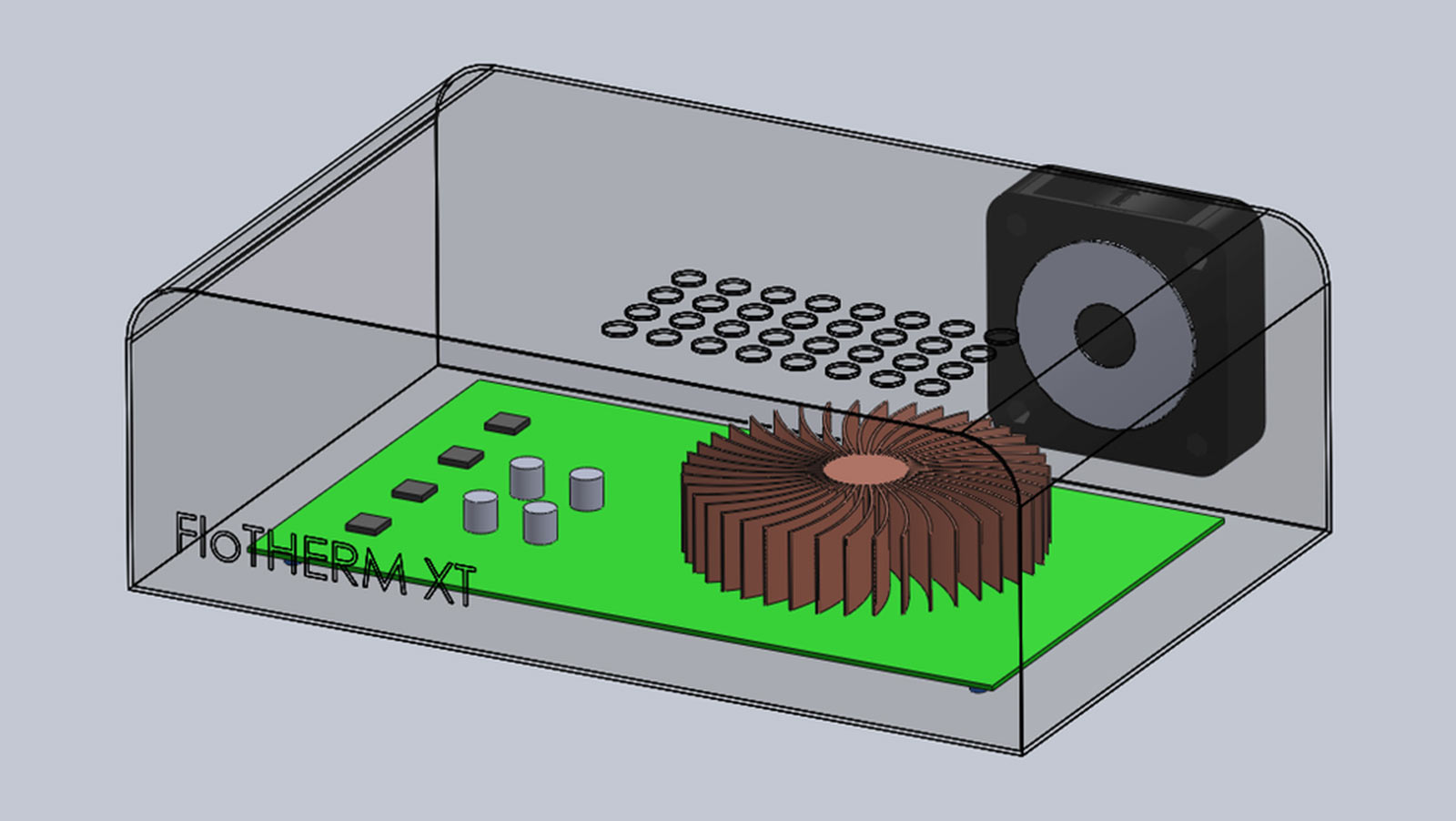

分析模型

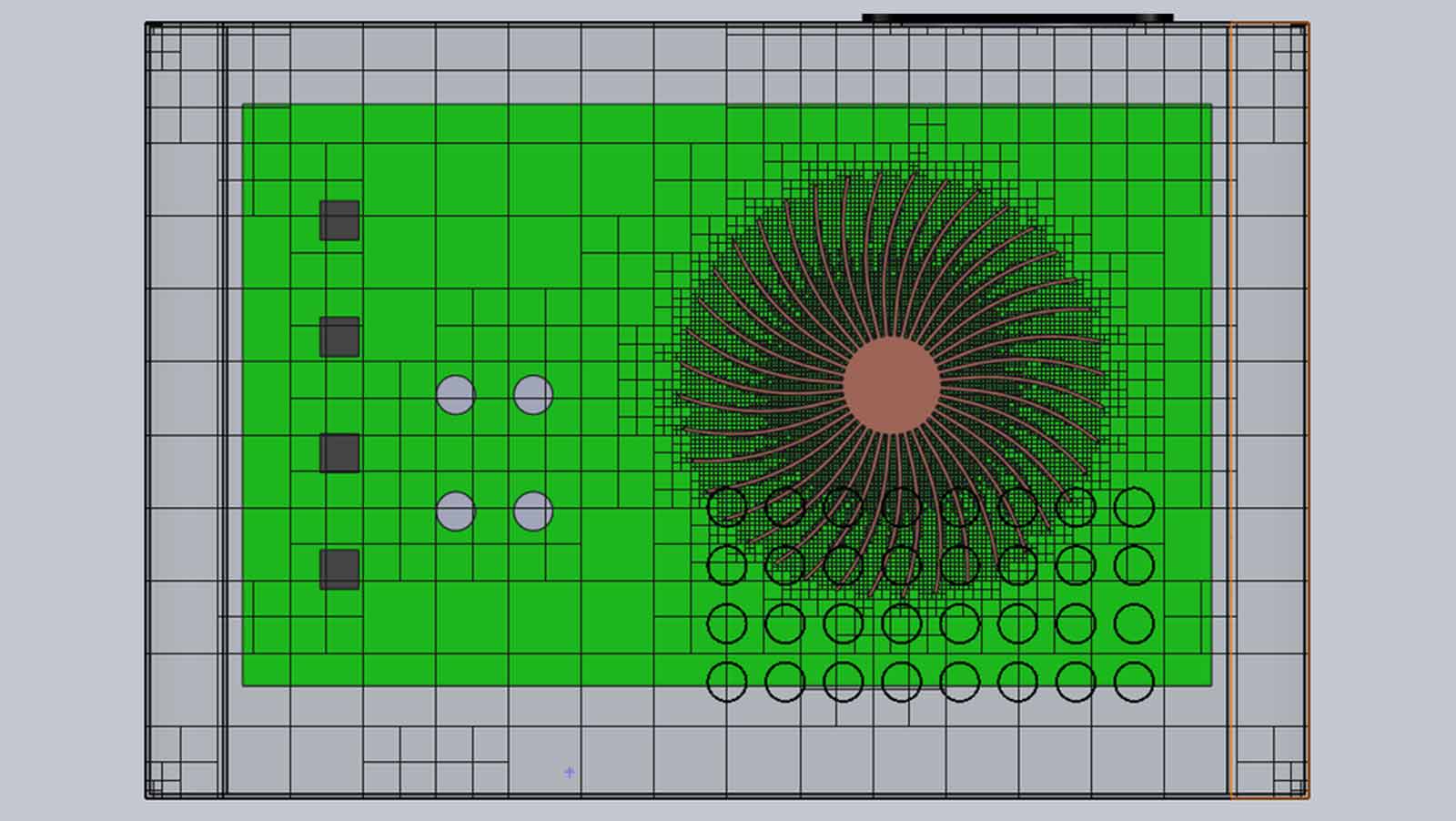

網格模型

在 FloTHERM XT 中只需要繪製實體的幾何，軟體會自動判別空氣及固體區域，並同時切割空氣及固體的計算網格。而流體及固體接觸的區域則透過特有的 Partial Cell 功能來處理，同一網格中可以同時存在兩種性質的元素，並依照 CAD 外形進行局部加密。使用者也可以手動方式針對特定區域進行網格加密。




分析結果

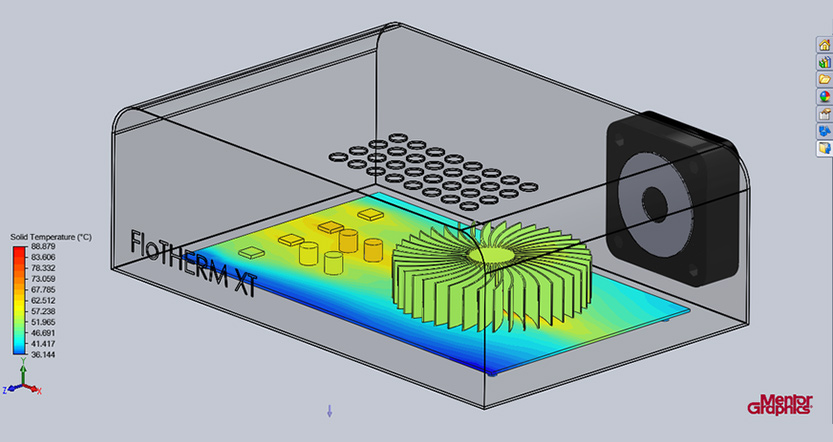

圖一 PCB 及散熱器表面溫度分布

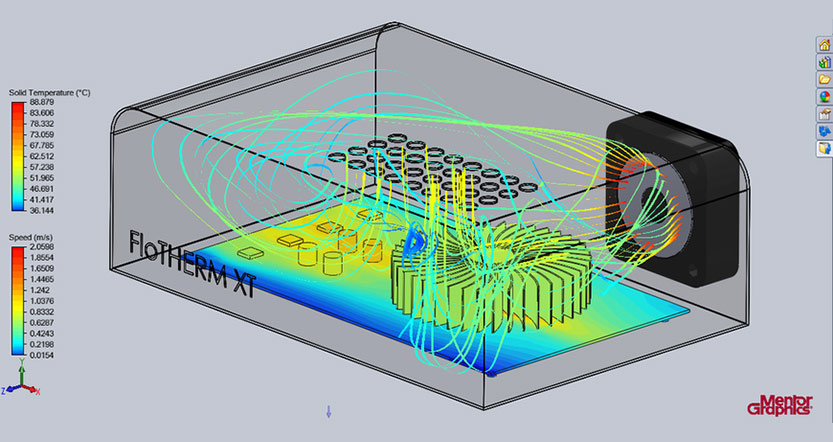

圖二 內部溫度及速度質點軌跡圖
