使用軟體 : FloTHERM XT

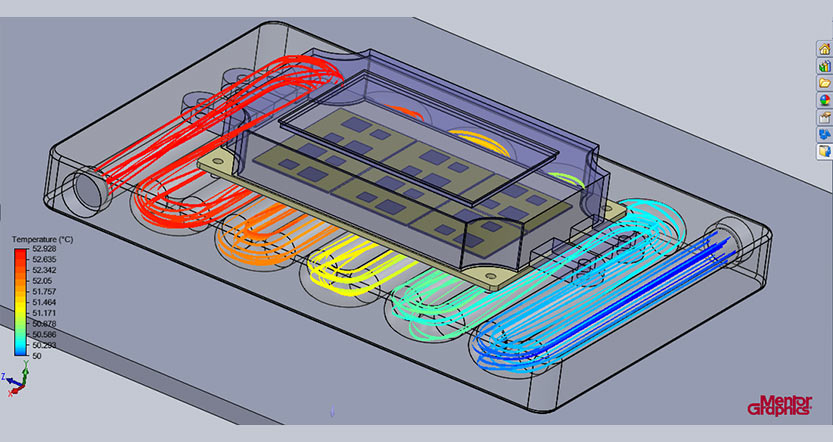

本案例直接透過 FloTHERM XT 內建的 SolidWorks 3D CAD 繪圖介面建構模型，包括 IGBT 外殼及內部結構。水冷系統則內崁於下方銅塊中，利用軟體中的 Subdomain 功能搭配入出口的設定即可完成。

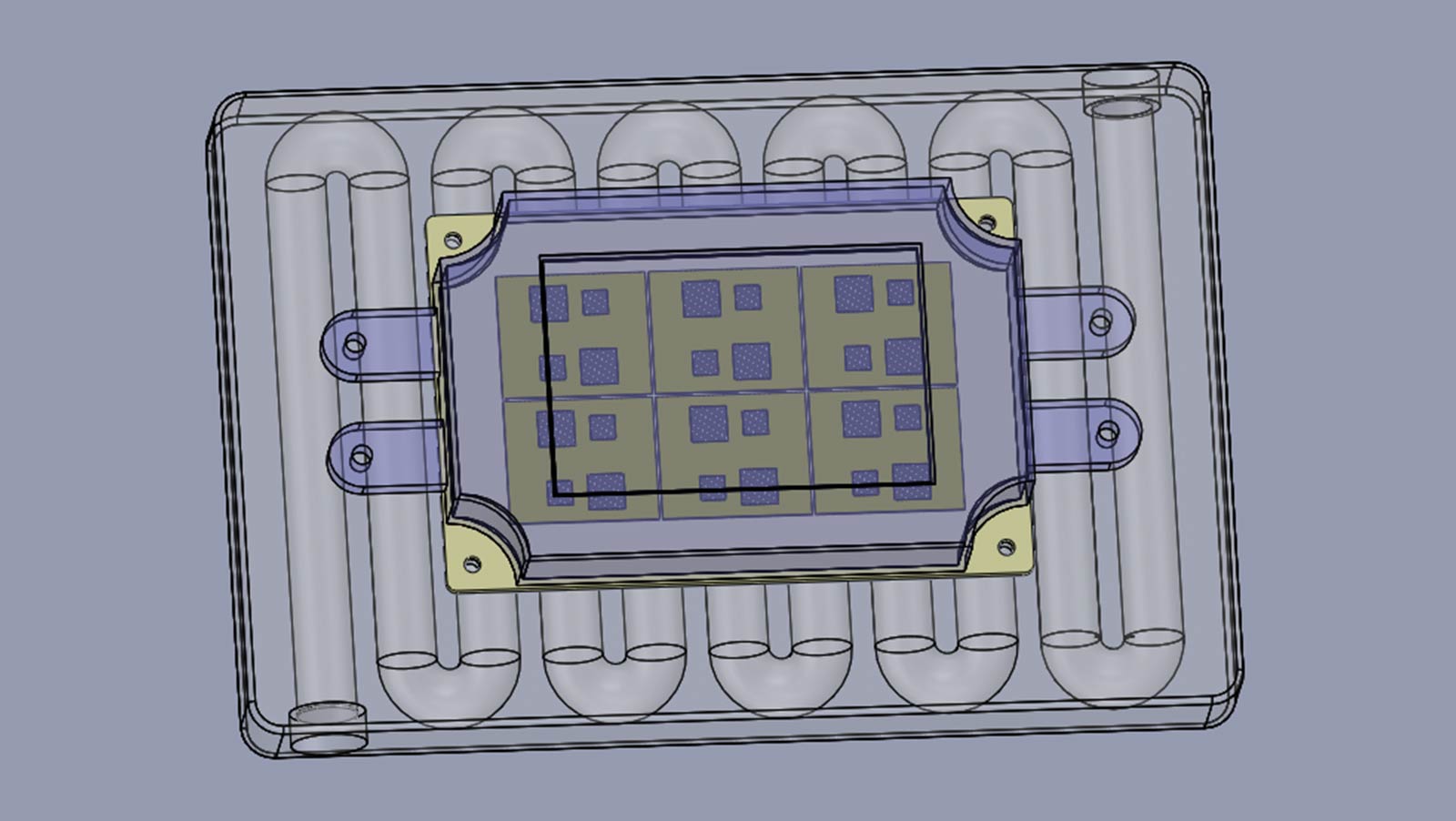

分析模型

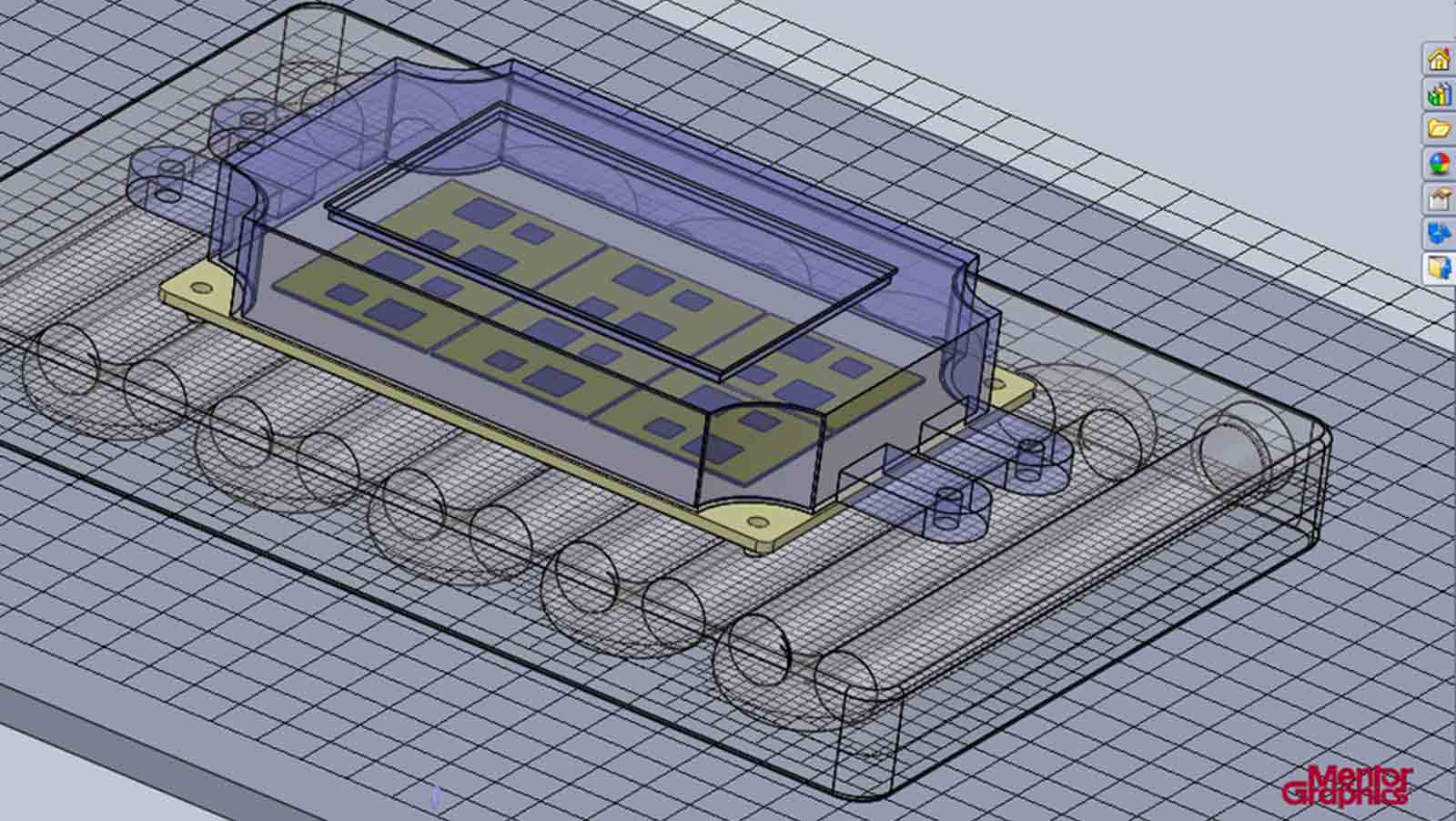

網格模型

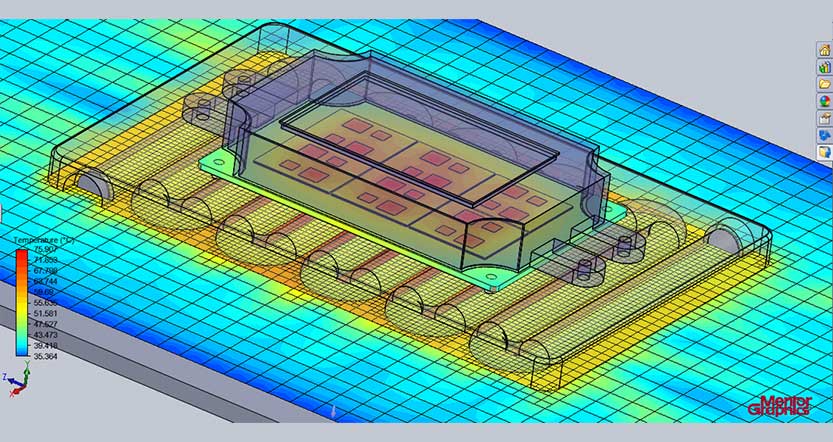

在 FloTHERM XT 中只需要繪製實體的幾何，軟體會自動判別空氣及固體區域，並同時切割空氣及固體的計算網格。而流體及固體接觸的區域則透過特有的 Partial Cell 功能來處理，同一網格中可以同時存在兩種性質的元素，並依照 CAD 外形進行局部加密。使用者也可以手動方式針對特定區域進行網格加密。
