使用軟體 : FloTHERM XT

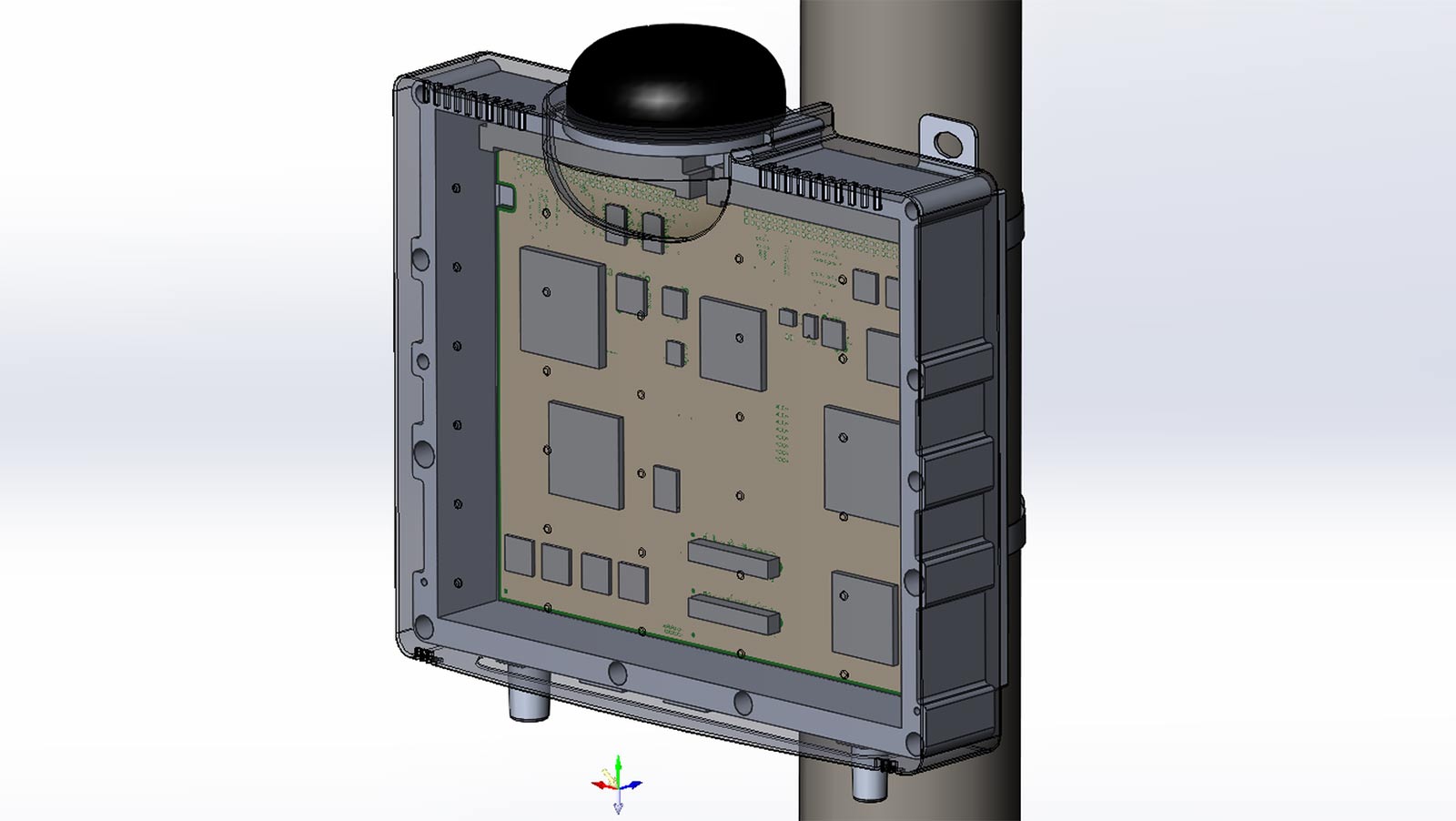

分析模型

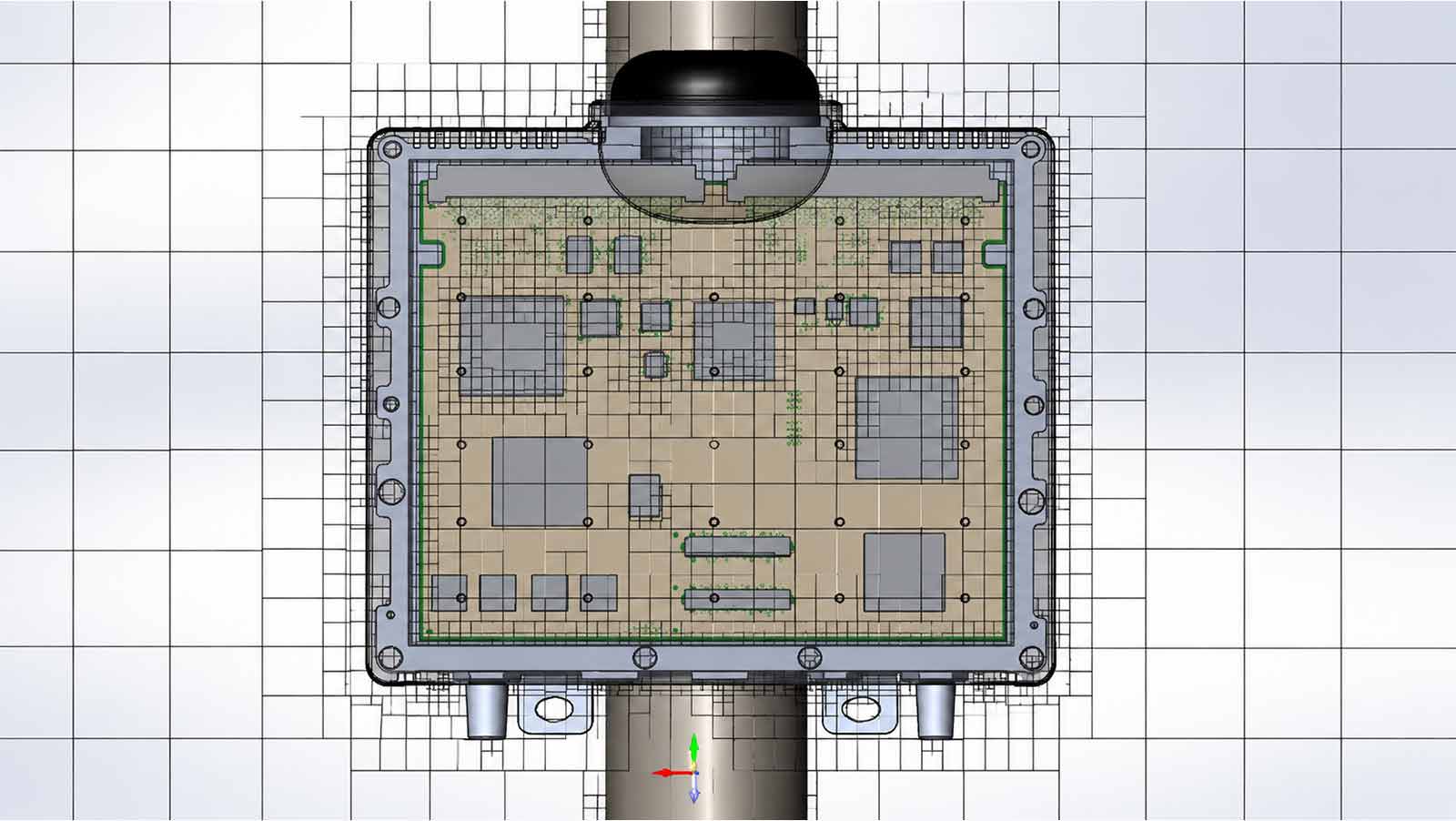

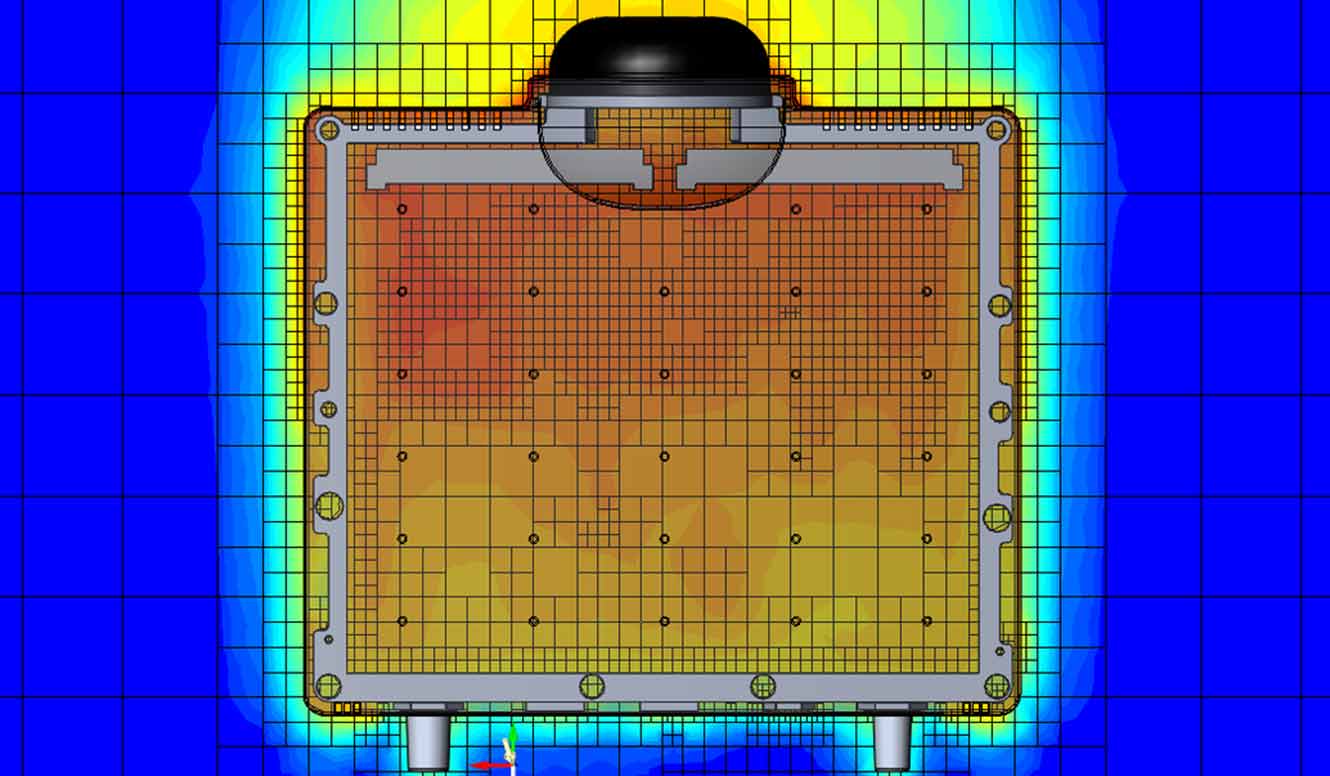

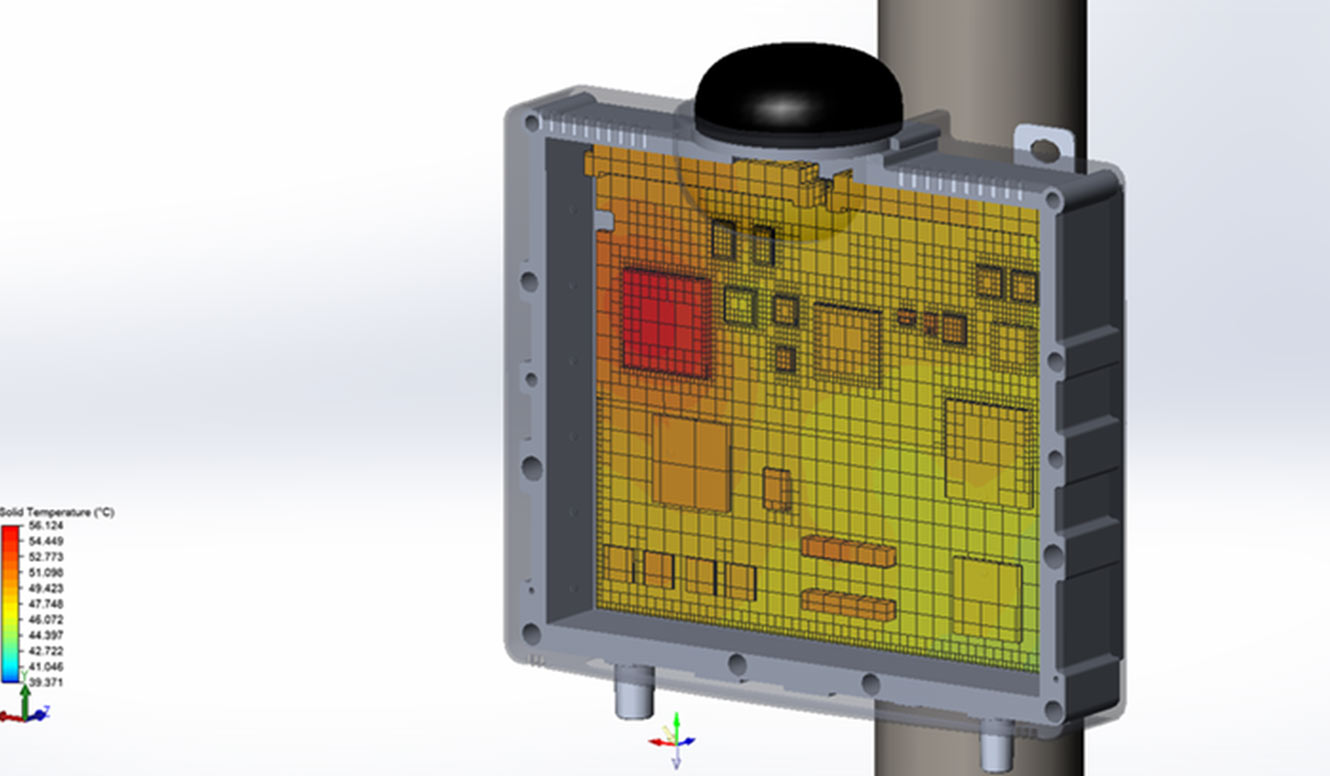

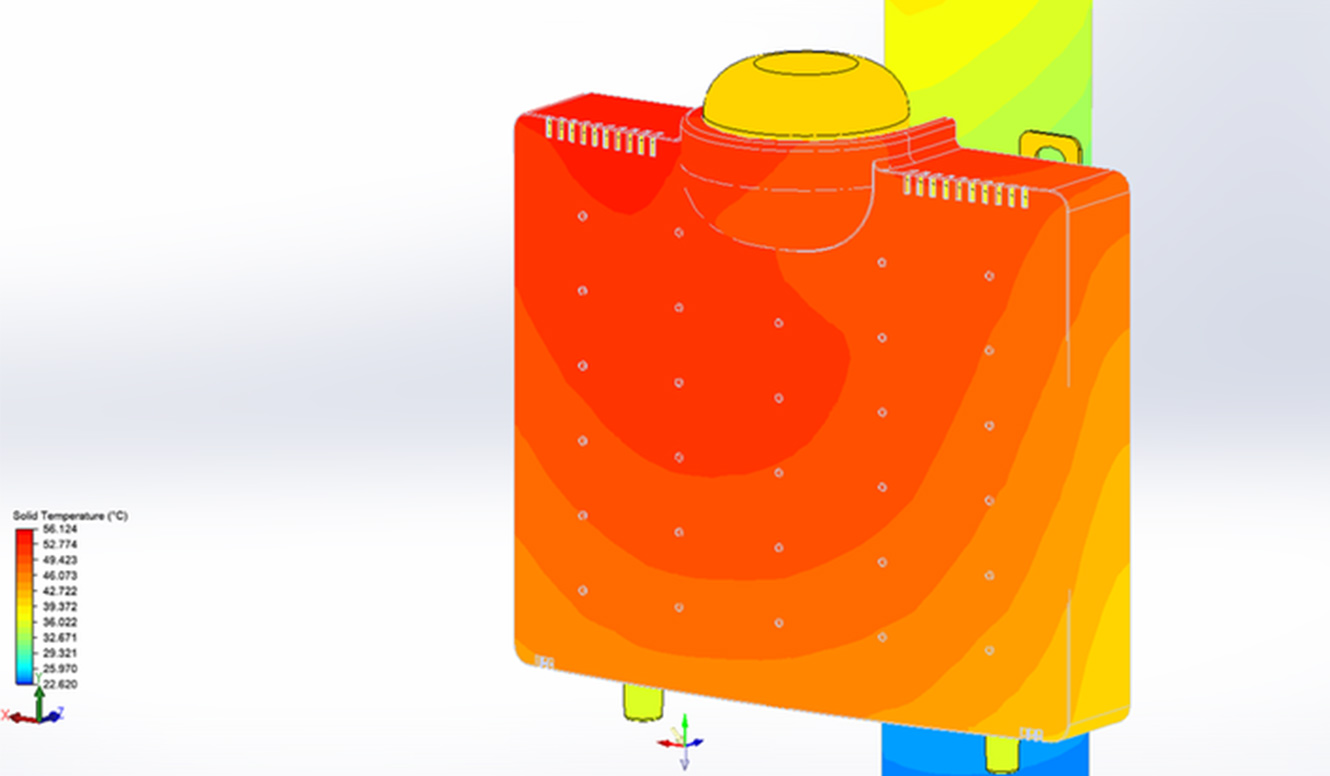

網格模型

在 FloTHERM XT 中只需要繪製實體的幾何，軟體會自動判別空氣及固體區域，並同時切割空氣及固體的計算網格。而流體及固體接觸的區域則透過特有的 Partial Cell 功能來處理，同一網格中可以同時存在兩種性質的元素，並依照 CAD 外形進行局部加密。使用者也可以手動方式針對特定區域進行網格加密。

・總網格數 : 388,580・流體網格 : 183,923・固體網格 : 41,056 Partial Cell : 163,601
