使用軟體 : FloTHERM 及 FloTHERM.PCB

本案例為密閉空間的顯示器，採自然對流方式散熱，模型建構主要透過 FloMCAD.Bridge 將 STEP 格式圖檔匯入後轉至 FloTHERM，機殼上的散熱器則是使用 Heatsink SmartParts 建構，PCB 模型則是透過 FloTHERM.PCB 直接匯入 IDF 格式檔案來建構，最後可以透過 FloTHERM 的 Command Center 進行散熱器及機殼材質的優化設計。

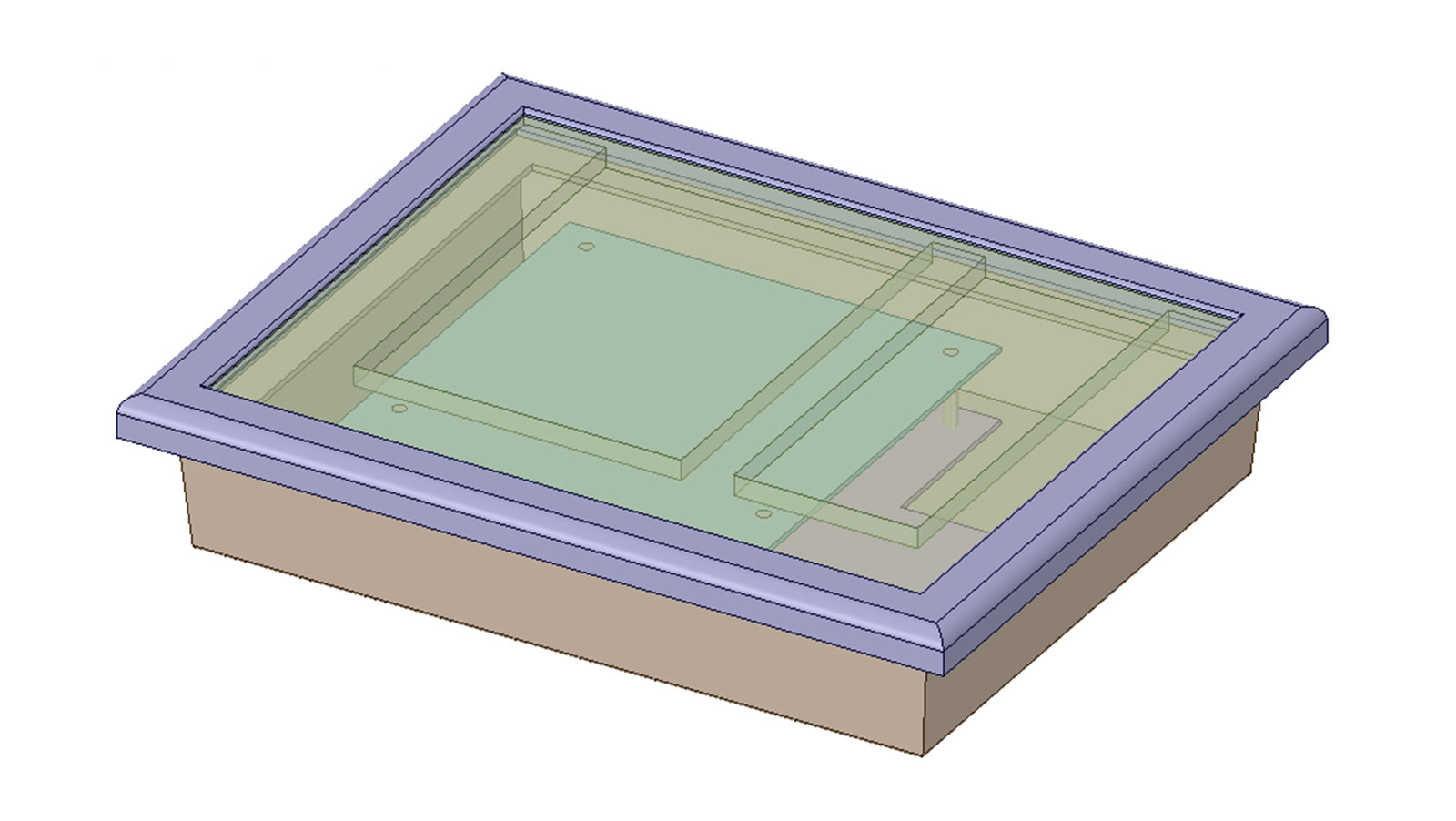

3D CAD 模型 (STEP Format)

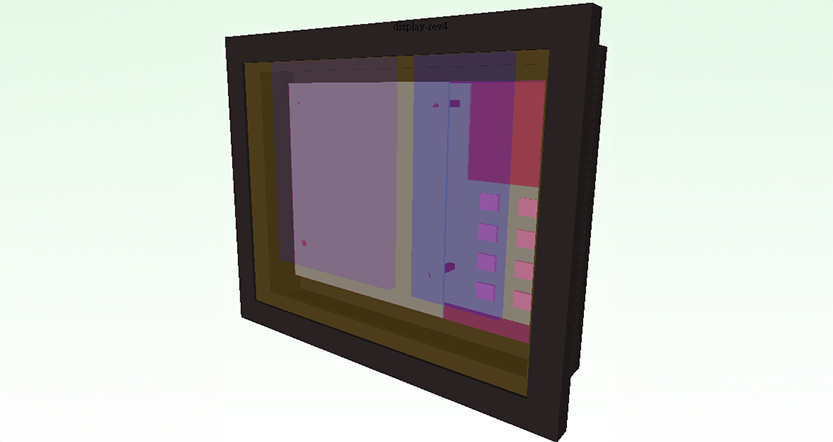

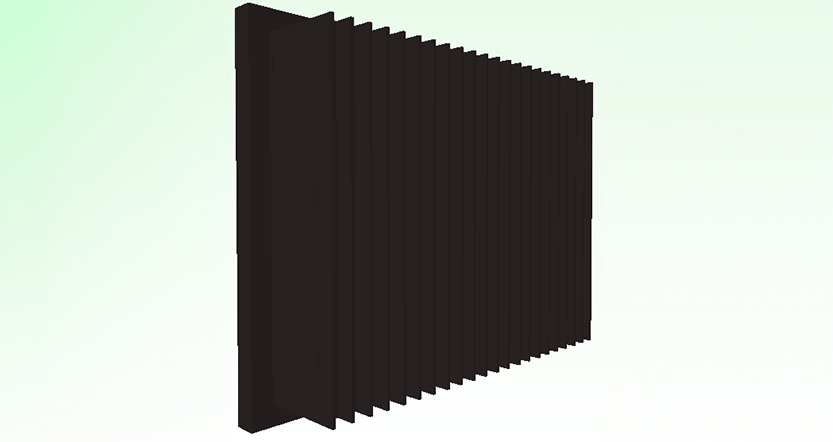

FloTHERM 模型

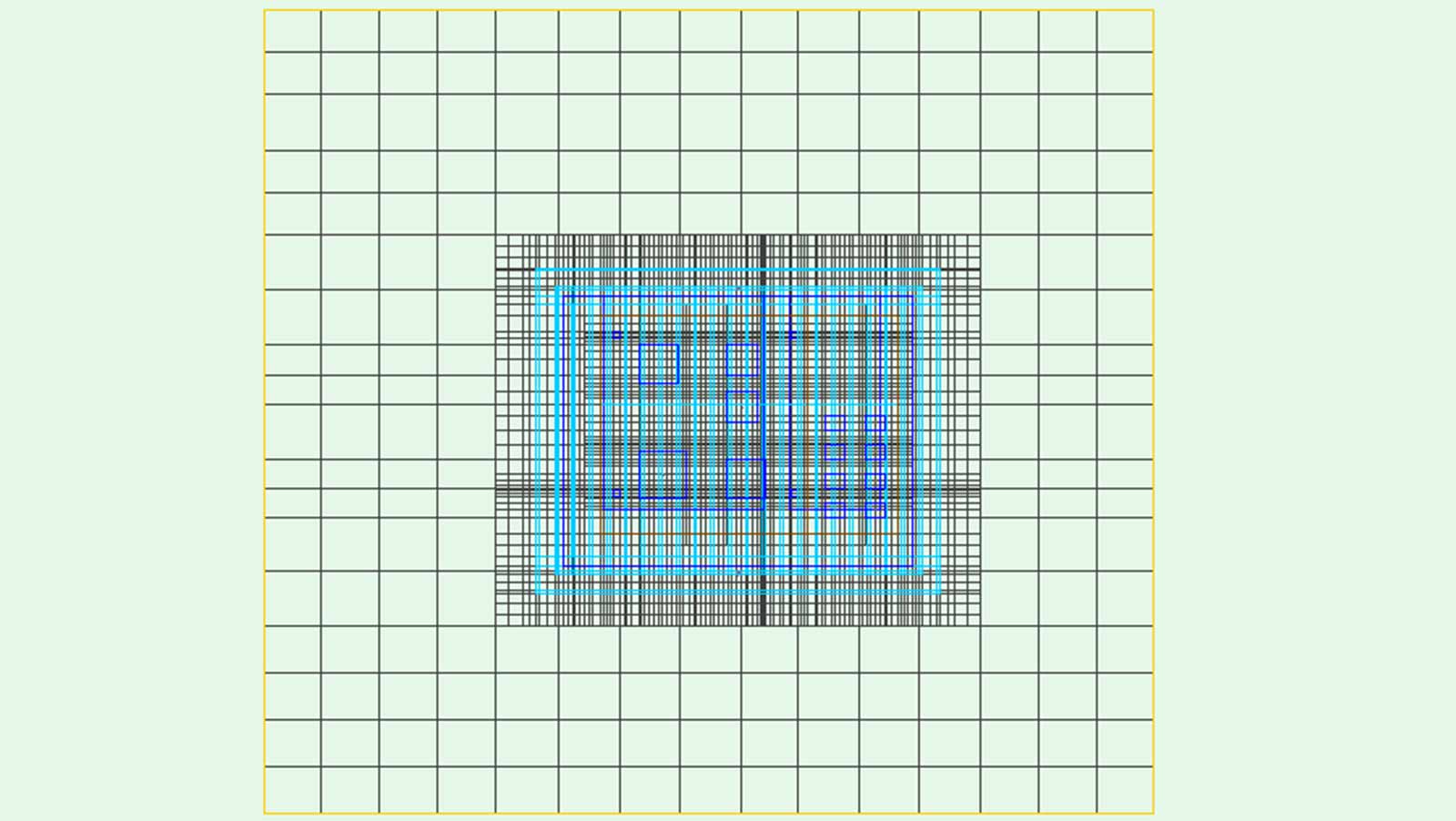

網格模型



分析結果

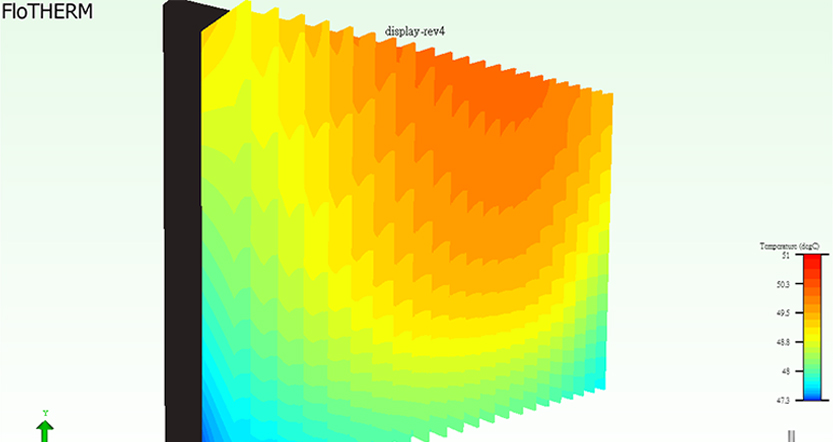

圖一 機殼散熱片表面溫度分布

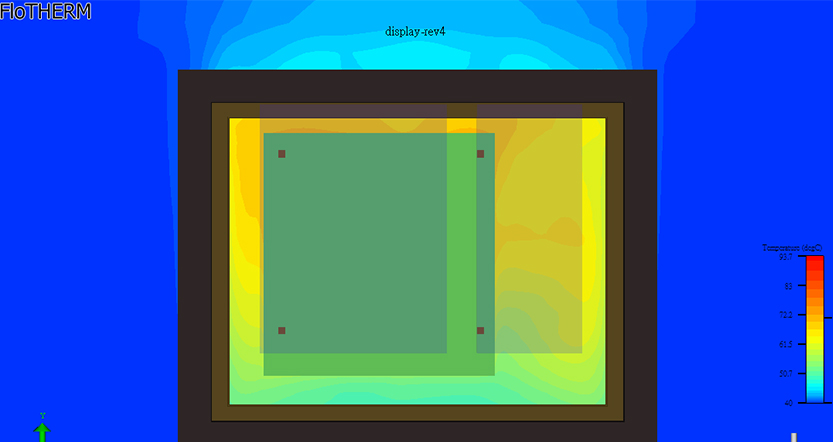

圖二 內部溫度分布截面圖

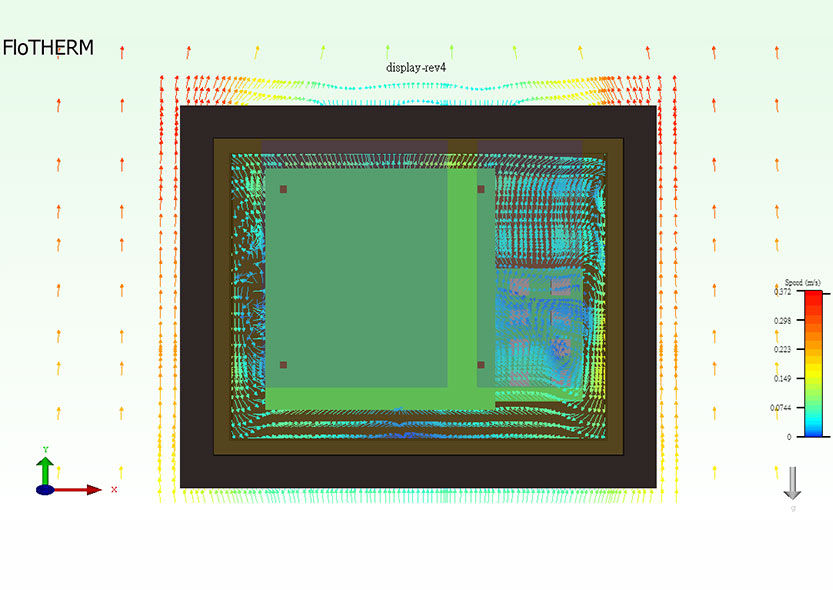

圖三 內部速度向量截面圖

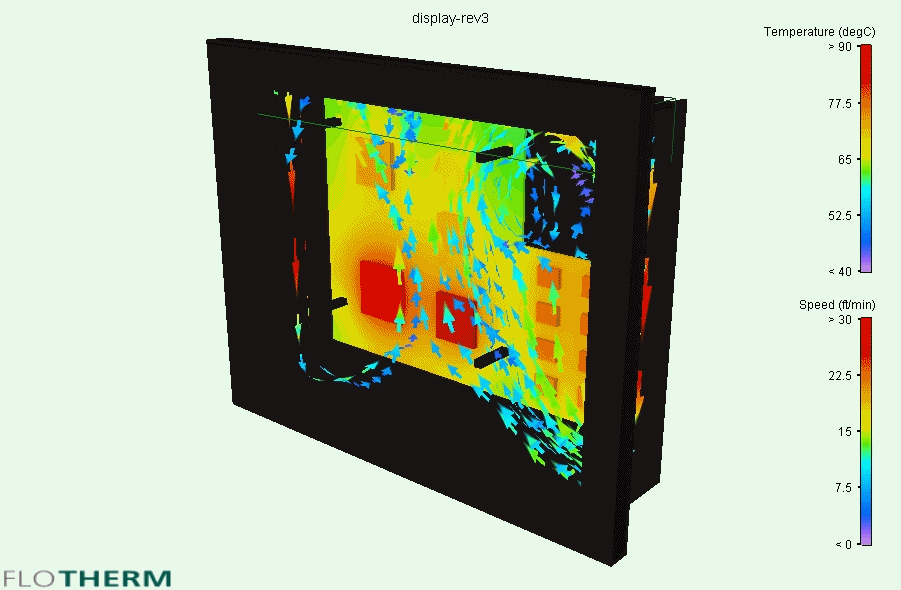

圖四 動態質點軌跡圖
