使用軟體 : FloEFD for Creo

本案例透過 PTC Creo Parametric 2.0 建構 3D 模型，包括外殼及內部結構。藉由後方風扇帶入外界冷空氣，流經加熱線圈進行加溫，再由前方噴嘴吹出高溫氣體。風扇旋轉採用 FloEFD 中的 Internal Fan 方式設定，使用者亦可以利用 Multi Rotating Region 的方式模擬風扇葉片周圍的真實流場現象。而 FloEFD 內建於 PTC Creo 的特殊設計，讓 CFD 分析更為直覺，工程師上手也更為容易。

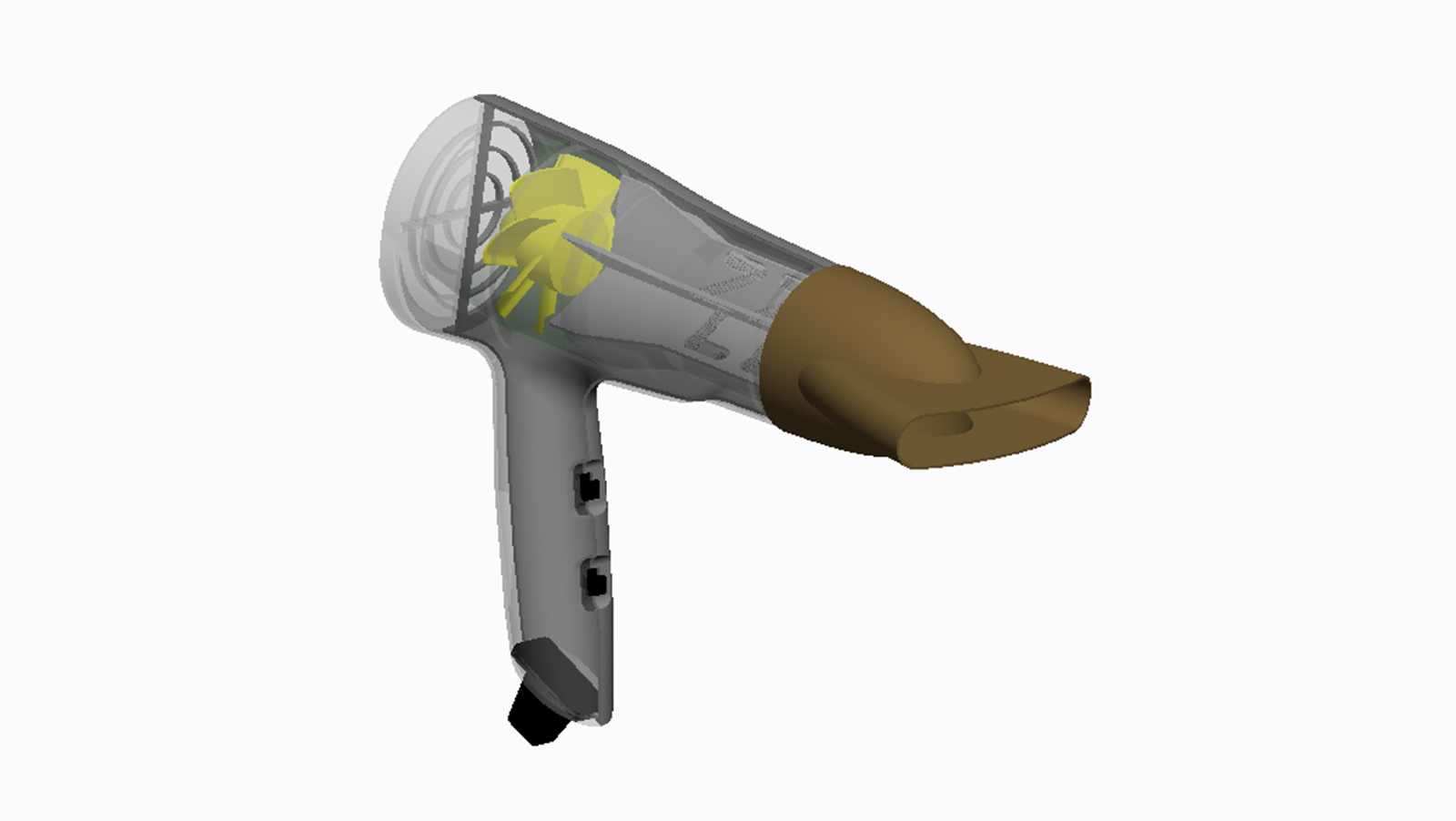

分析模型




網格模型

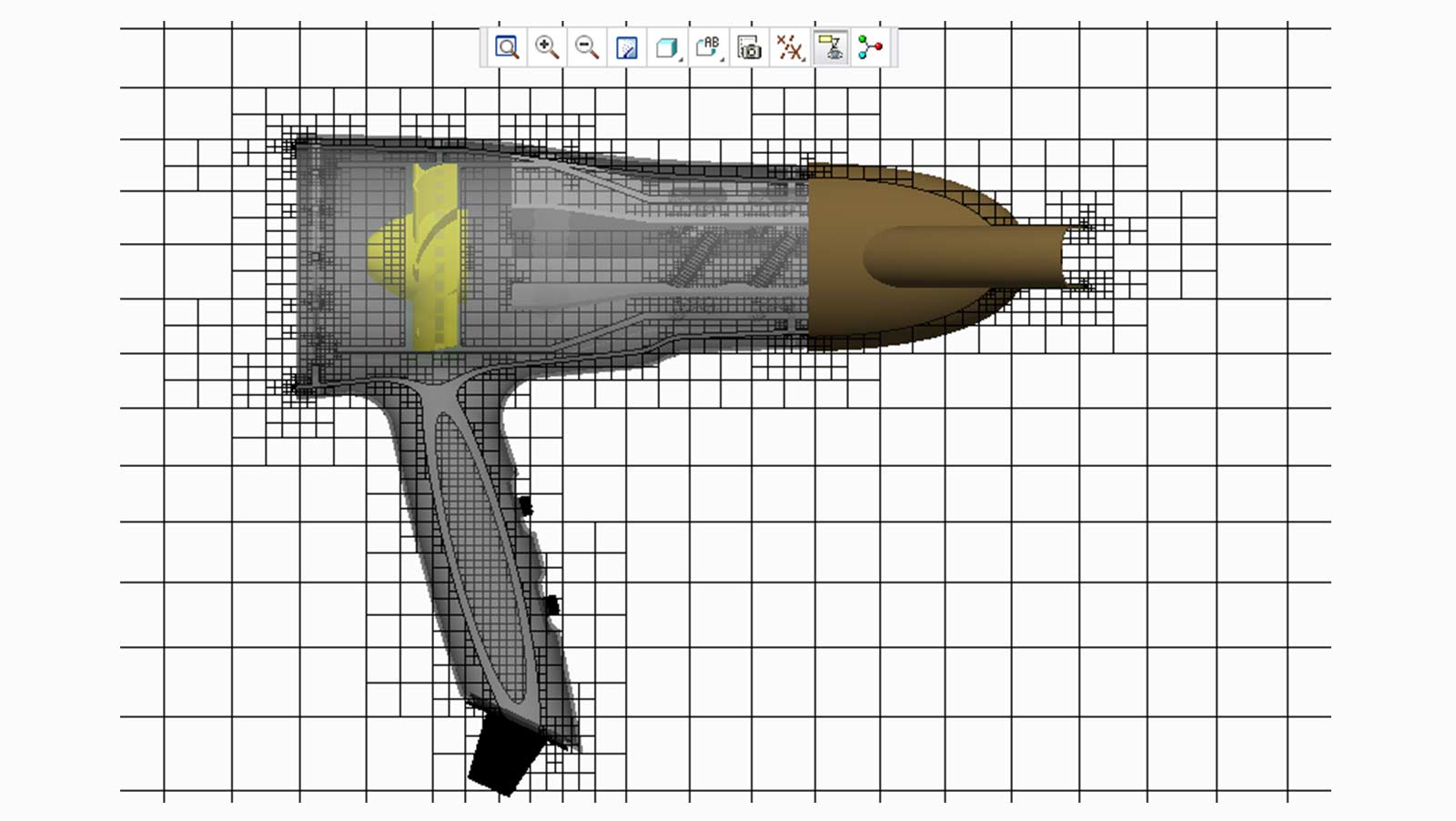

在 FloEFD 中只需要繪製實體的幾何，軟體會自動判別空氣及固體區域，並同時切割空氣及固體的計算網格。而流體及固體接觸的區域則透過特有的Partial Cell 功能來處理，同一網格中可以同時存在兩種性質的元素，並依照 CAD 外形進行局部加密。使用者也可以手動方式針對特定區域進行網格加密。





分析結果

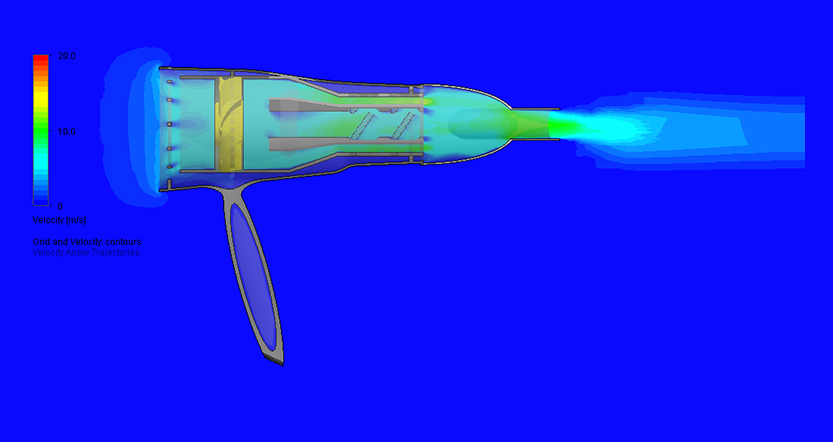

圖一 速度場截面輪廓圖

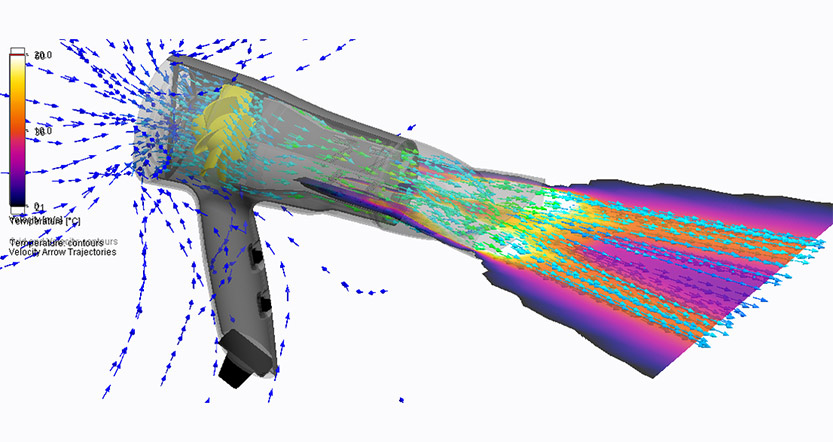

圖二 速度及溫度場截面輪廓圖
