使用軟體 : FloEFD for SolidWorks

本案例透過 FloEFD 標準 SolidWorks 介面版本建構 3D 模型，包括車體本身及局部加密區域。模擬藍寶基尼的外流場現象並計算風阻係數。而 FloEFD 內建於 SolidWorks 的特殊設計，讓 CFD 分析更為直覺，工程師上手也更為容易。

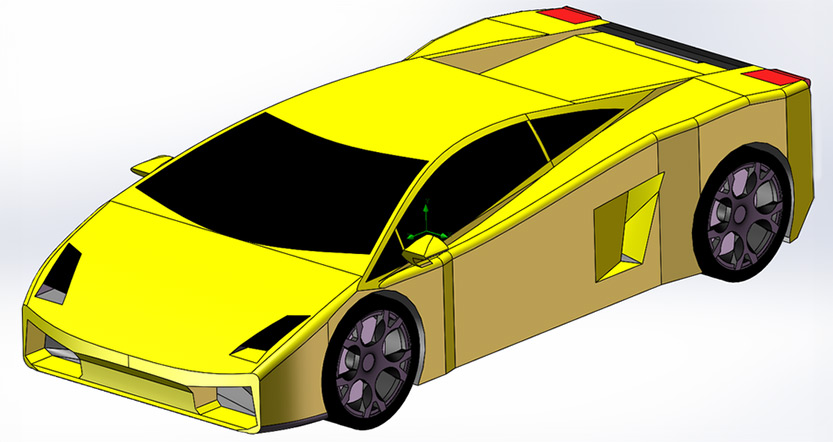

分析模型

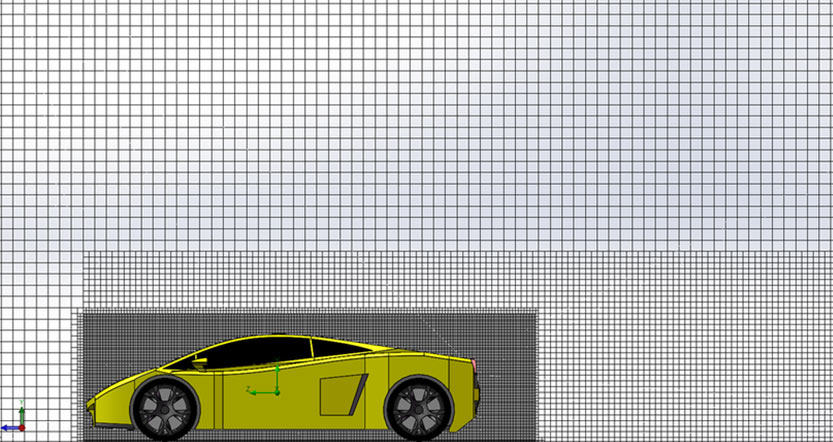

網格模型

在 FloEFD 中只需要繪製實體的幾何，軟體會自動判別空氣及固體區域，並同時切割空氣及固體的計算網格。而流體及固體接觸的區域則透過特有的Partial Cell 功能來處理，同一網格中可以同時存在兩種性質的元素，並依照 CAD 外形進行局部加密。使用者也可以手動方式針對特定區域進行網格加密。




分析結果

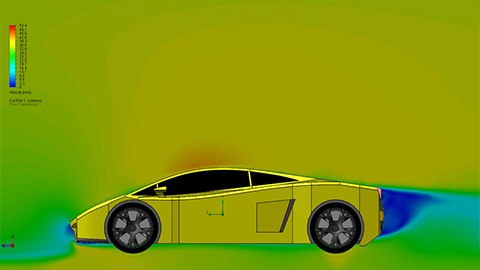

圖一 速度場截面輪廓圖

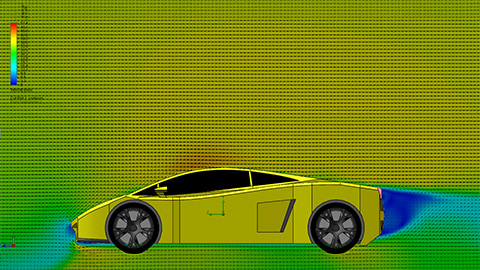

圖二 速度向量截面圖

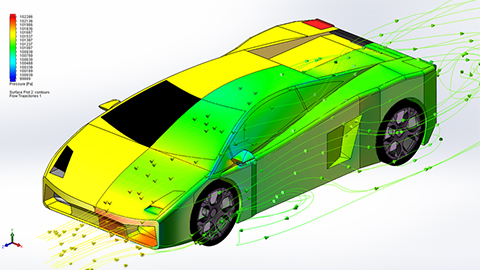

圖三 表面壓力及流線圖
