高效 PCB 設計輔助與自動化流程加速

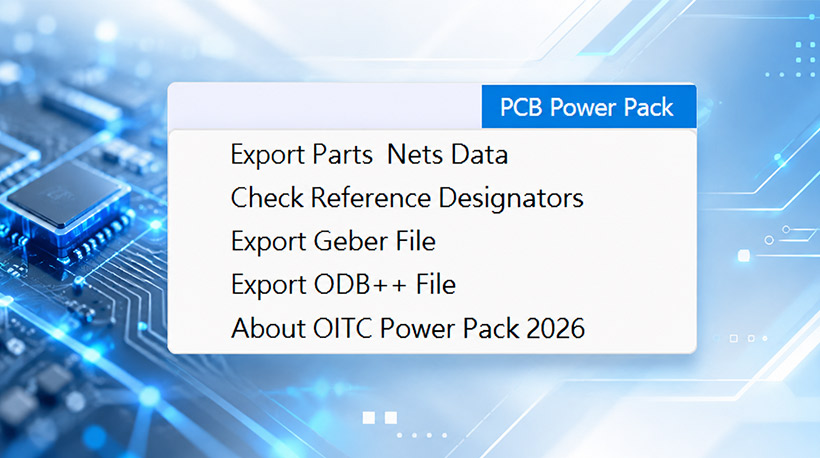

PCB PowerPack 是一款專為 PCB 工程師打造的客製化二次開發輔助工具套件。提供零件與網路資訊擷取、位號遺失檢查、一鍵 Gerber 輸出校正，以及高速走線長度分析（HSD Length Report），能大幅簡化繁瑣手動作業並提升設計精準度。

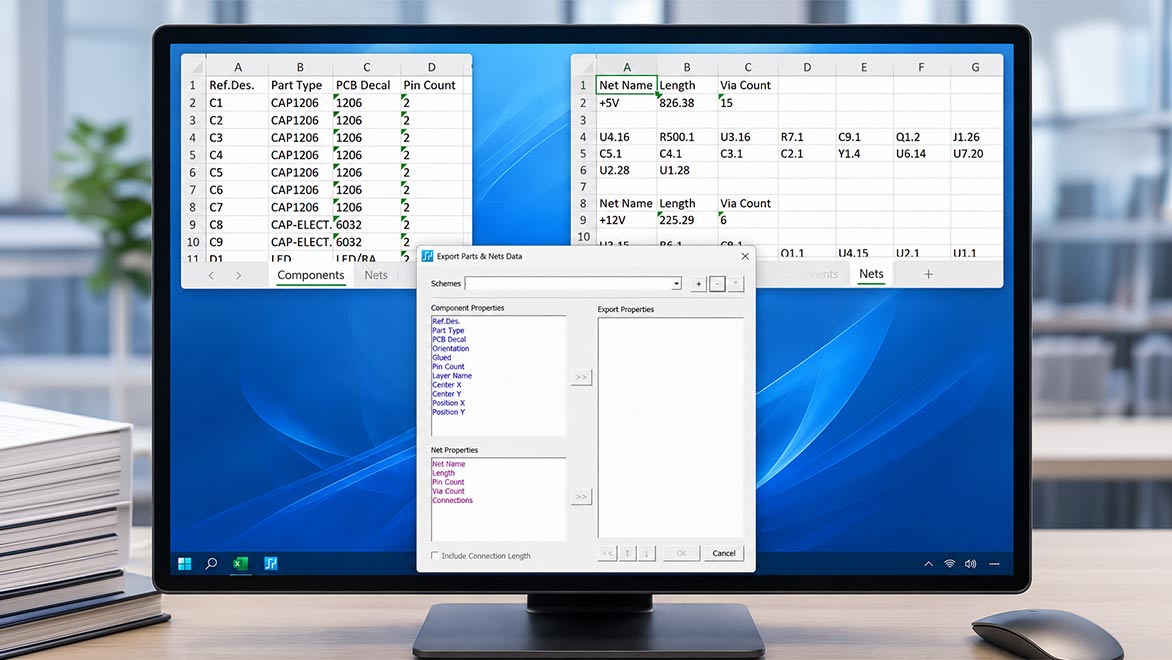

Export Parts Nets Data-零件及Net資訊報表

  • 將零件的角度、包裝、座標、正背面、Pin 數、高度等等所需資訊快速從PCB 上截取出來。
  • 提供Net Name 的詳細總表，包含各Net Name 的長度、接應的零件Pin 腳、節點數、貫孔數、及Pin Pairs 資訊及長度。​

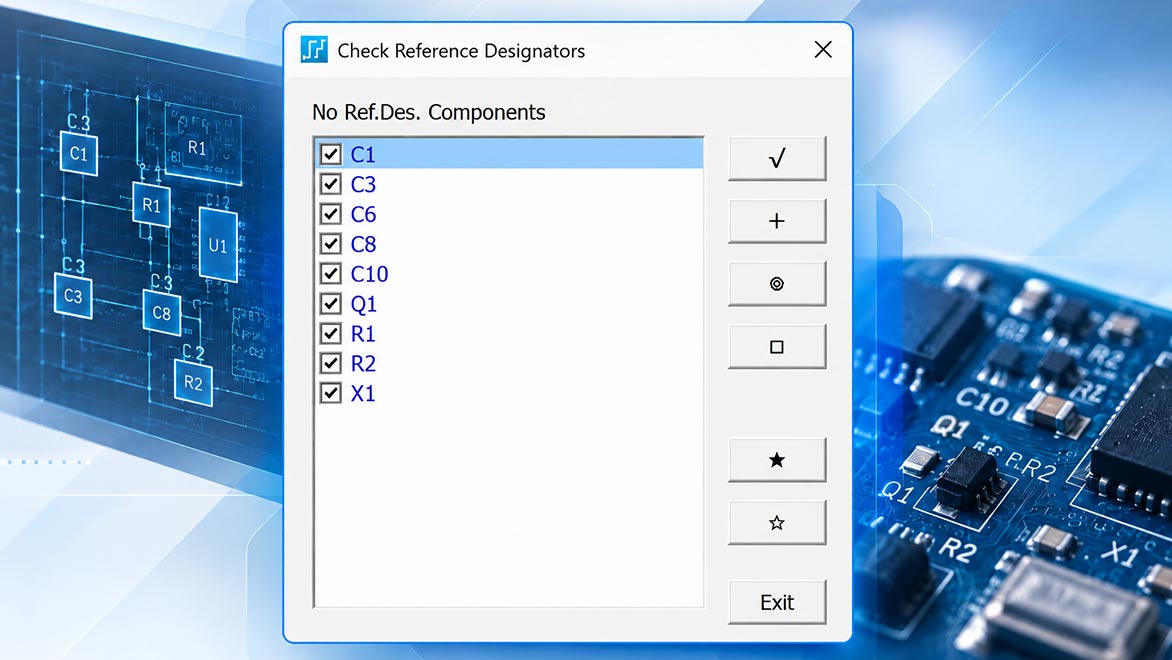

ECheck Ref.Des-檢查 Ref.Des.是否存在

  • 可快速檢查在PCB 中遺失RefDes的零件。
  • 可選擇性自動加補Ref.Des。
  • 於加補RefDes 前，可先選擇想查看的零件，並自動Zoom in到PADS Layout畫面中。

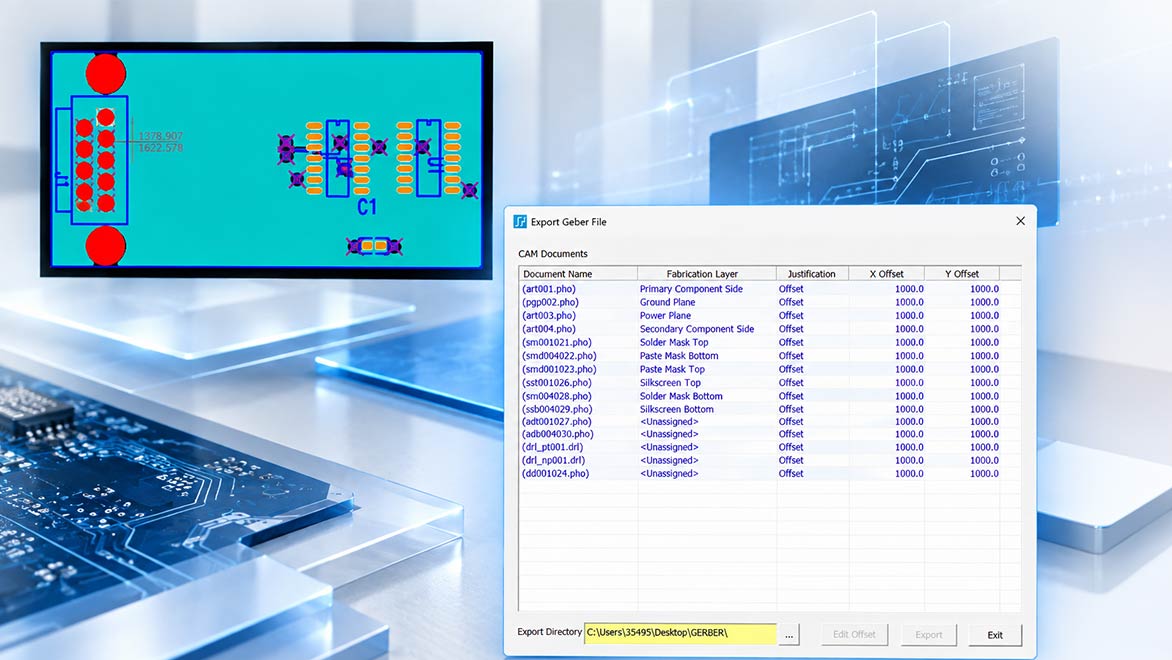

Auto Gerber-自動出圖

  • 能夠一鍵驅動CAM的輸出。
  • 能夠一鍵快速統一各個 CAM 層面的 Offset 校正偏移設定。​

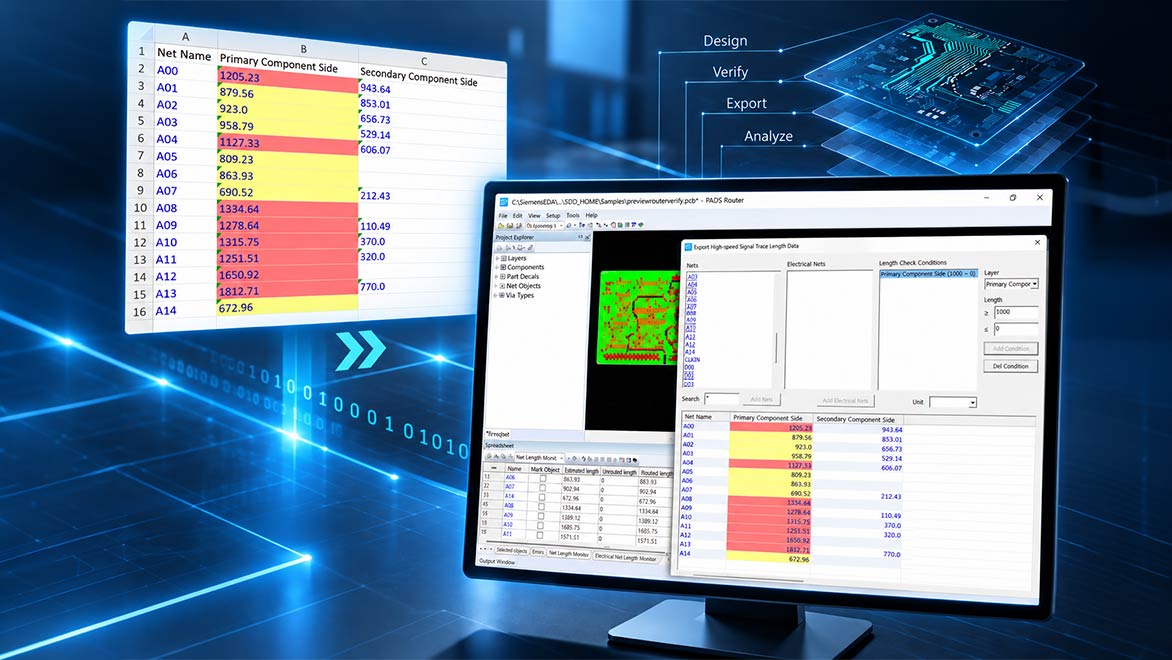

HSD Length Report

  • 支援在PADS Router內選取Net後直接加入到Length Report 中。
  • 可查看同一Net 線段在各個層面的走線長度。
  • 可針對特定層面設定規則，以最小最大線長進行檢查，並把各Nets的狀態以燈號方式明顯標示。
  • 快速產出所需Excel 報表。
