NX CAD逆向工程

更快速、更高效地提供更優質的產品

Siemens NX™ CAD/CAM/CAE 軟體是一套橫跨產品開發、模具設計、加工製造的跨行業應用解決方案，無論是航太、船舶、汽車、消費電子或自動化機械設備與零件製造行業都能從NX 中取得的高效率的應用工具以完成作業任務。其中針對逆向工程作業時，Siemens NX 在建模方案中提出的重大的突破：「收斂式建模技術」，讓企業在透過逆向掃描軟體取得數位模型時能，透過收斂式建模技術可大幅簡化包含三角網格面的處理工作，可直接修改STL無需進行耗時的資料轉換。因此 NX 收斂式建模技術，可以說是逆向工程、3D列印的作業的最佳解決方案。

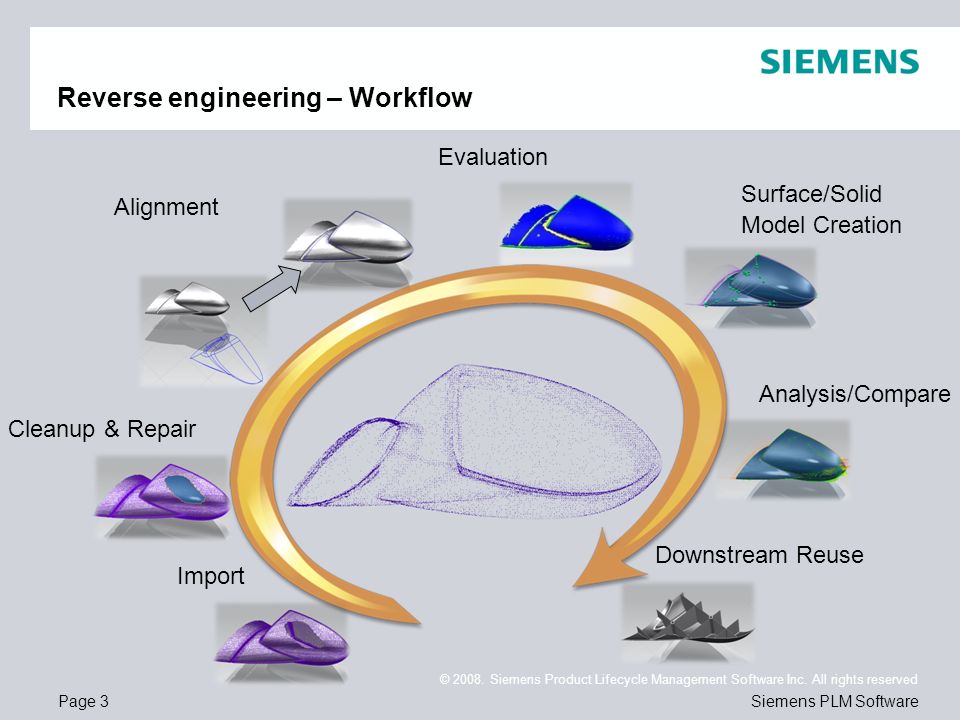

Reverse Engineering逆向工程

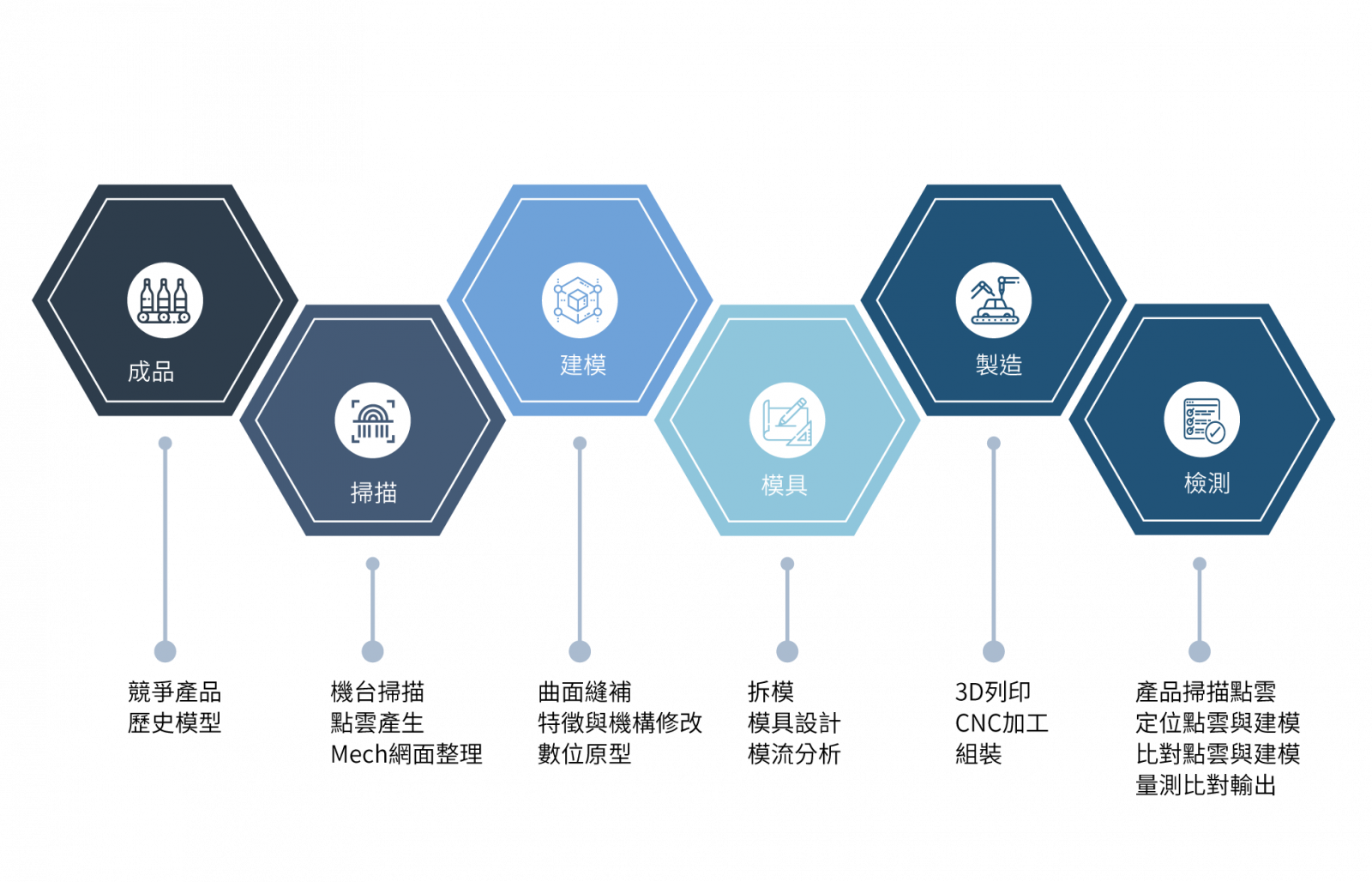

現今市場競爭激烈，如何快速反應競爭對手，或提前產品上市時間，企業都會在其設計流程中使用逆向掃描的3D數據。有時候面臨現有設備維修時，若是沒有數位資料也無法進行製造，在過去需要十分耗時且複雜的量測、繪製過程，特別是不規則的形狀在重建設計時需要大量的步驟，因此逆向工程在企業的應用環節中是十分重要的一環。 將產品數位資料建立後，就可用於 3D 列印、模具設計、分析或其他用途。 您可以利用 NX 以網格面的形式導入掃描數據，這樣就無需轉換曲面、創建實體或手動創建任何其他形狀。 您可以掃描數據並立即開始為 3D 打印建立支撐、根據外型建立模具、將其包含在裝配件中、對其進行分析，或執行任何其他必須使用 CAD 數據才能進行的操作。

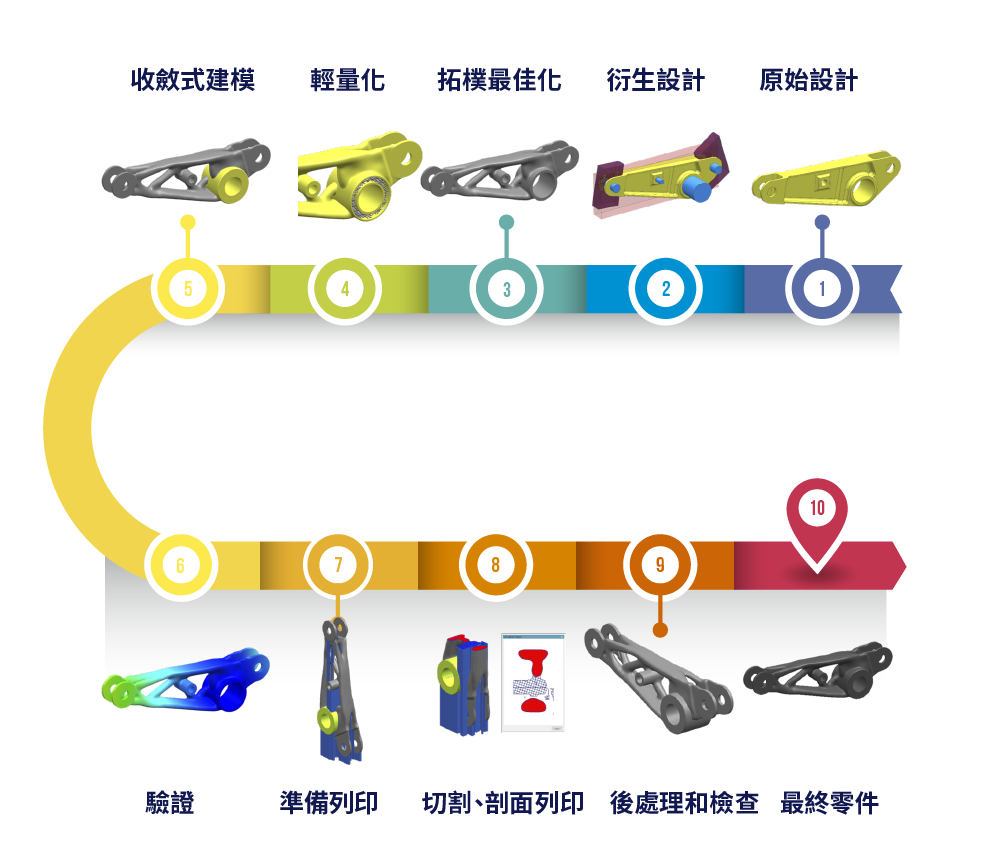

NX Convergent Modeling收斂建模

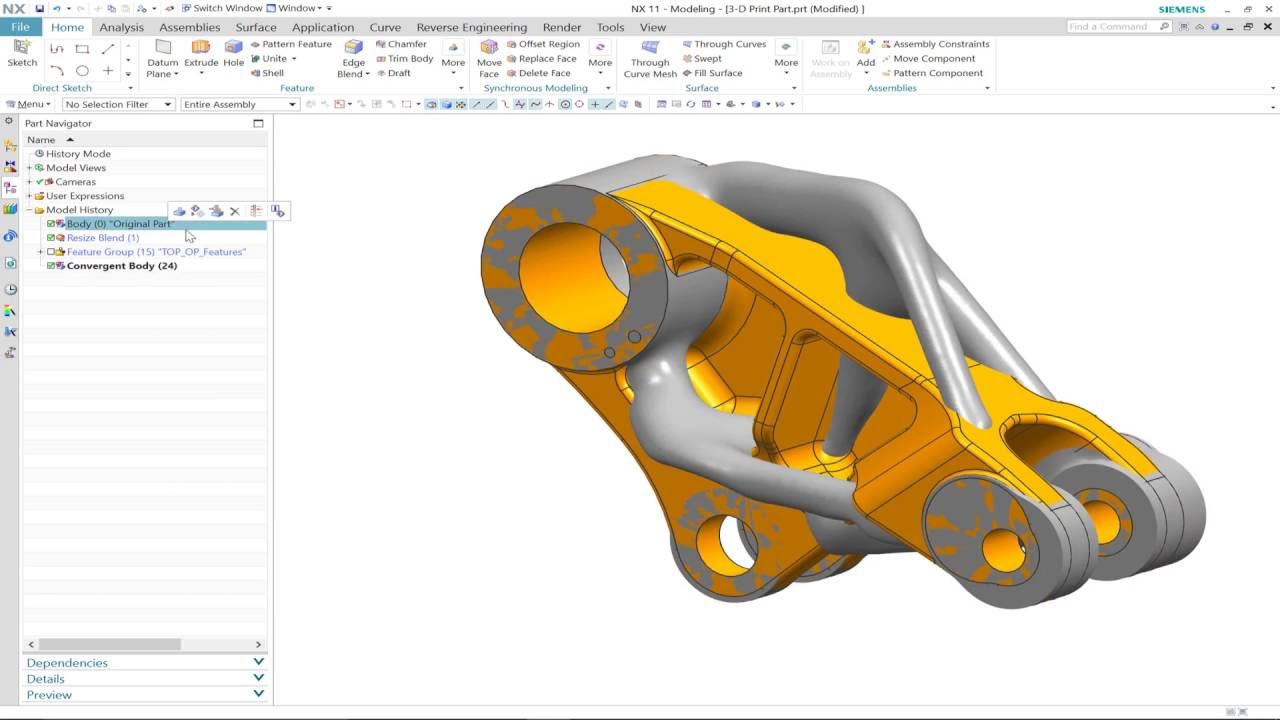

Convergent Modeling技術提供一種可以結合網格面和 B-Rep 數據的 創新3D 建模功能。這兩種數據格式具有不同的幾何特性，網格面數據一般適用範圍包含數位打樣、游戲與動畫數位模型，B-Rep 數據多用於工程設計和加工制造的所需的3D建模。 但因應3D掃描、拓撲優化和3D列印…等高速成長的需求，網格面數據的使用機會持續增加，表示設計工程師需要更有效率地將網格面轉換成 B-Rep曲面以利在 3D 建模系統使用模型。 而 NX 發展出的創新Convergent Modeling收斂式建模技術，能夠支持在同一個環境中對網格面直接進行修改，例如加強厚度、修改破面、添加圓角…等應用，也能夠接讓網格面體和實體進行相互的交、聯集或差集等運算，利用兩種數據源進行 3D 產品建模，同時可消除兩者之間轉換的復雜性、錯誤和延遲。
